在线留言|网站地图

欢迎光临陕西嘉友科贸有限公司官网

陕西嘉友科贸有限公司

热门关键词:口腔放大镜热熔牙胶充填系统牙线棒批发

藻酸盐印模的调拌技术

文章出处:嘉友网查看手机网址
扫一扫!藻酸盐印模的调拌技术扫一扫!
人气:-发表时间:2016-12-23 10:28【
一、藻酸盐印模材料

藻酸盐印模材料是一种弹性不可逆的印模材料。

常用的有藻酸钠、藻酸钾、藻酸铵。

分为粉剂型和糊剂型两种,粉剂型与水调和使用,糊剂型与胶结剂配合使用。

目前临床上常用的量藻酸钾粉剂印模材料。该材料粒度细,富有弹性,制取的印模精确度高,使用方便(取模时只要将粉剂与水按比例混合即可使用)可用于各类修复治疗的印模制取。

二、藻酸盐粉剂印模材料的调拌

一)用物准备:

1、托盘

2、调拌刀

3、橡皮碗

4、藻酸盐粉剂印模材料

5、检查盘

6、清水

7、量杯。

二)操作步骤

1. 准备用物

2. 评估环境

3. 洗手,戴口罩

4. 选择托盘(根据病人牙弓的大小,形态,高低的情况以及缺牙的数量)。

5. 将适量的粉放入橡皮碗内,加适量的水调拌。通常水粉比例为2:1

6. 用调拌刀在橡皮碗侧壁平压材料,开始10到20秒时轻轻调拌并转动橡皮碗 让水粉均匀混合,而后加快调和速度

7. 调拌时应注意橡皮碗应向同一方向转动,避免气泡产生。

8. 调和时间在30到40秒之间。

9. 将调拌好的印模材料收集在橡皮碗一侧,反复用刀挤压排气。

三)注意事项

1、印模材料调拌时,要保持调拌用具的清洁干燥,若调拌用具残留陈旧印模材料或石膏屑等物质,将影响材料的质量。

2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌。调和时间不足,会使印模强度下降;调和时间过长,会破坏凝胶而同样造成强度下降。不能改变调和比例的方式去改变凝固时间。

调拌比例适当:通常水粉比2:1

调拌时间适当:一般30到40秒之间

3、调拌方法正确。加水粉的顺序不能错,先加水后加粉。

4、印模制取后应立即灌模,不能灌模时应将印模浸入2%的硫酸钾固定液中,数分钟后灌模

5、为了使所调材料取量适宜,在调拌材料前,应了解病人失牙的部位及数量,以决定所需材料的用量及材料放置托盘的主要部位。

例如:前牙缺失者,取模时材料应主要放置于托盘的前份,有牙列处材料可适当少些;单侧后牙缺失者,材料在缺失的部位稍多,其余部位略少;游离缺失及多个不相邻牙缺失,材料应多些。此外,还应根据所选择托盘的大小及用途决定所需材料的多少。一般情况下,取上颌印模较下颌印模的材料稍多,取工作模比对颌模材料多,全口印模较部分牙缺失的印模材料稍少,垫底则更少。

6、印模材料应储存在干燥、阴凉的环境中,使用后应注意密封,以免影响材料质量,同时应注意材料的有效期,防止材料失效造成浪费。

7、根据不同印模材料的调拌要求,合理掌握调拌时间,避免因气温过高、材料凝固过快,给操作带来困难,或气温低、材料凝固过慢,个病人带来不适。

8、橡皮碗、调拌刀使用后应清洗干净,并进行消毒处理,干燥后备用。

三、上托盘的方法

将调和完成的材料移置于托盘前,需将材料刮收于橡皮碗的一侧,并反复用调拌刀在碗内折叠,挤压排气。

置于上颌托盘时将材料形成团状,用调拌刀取出,从托盘的远中向近中方向推入,防止产生气泡。

置材料于下颌托盘时,将材料形成条状于调拌刀上,从托盘的一端向另一端旋转盛入。

堆放在托盘上的材料应表面光滑,均匀适量,无气泡。

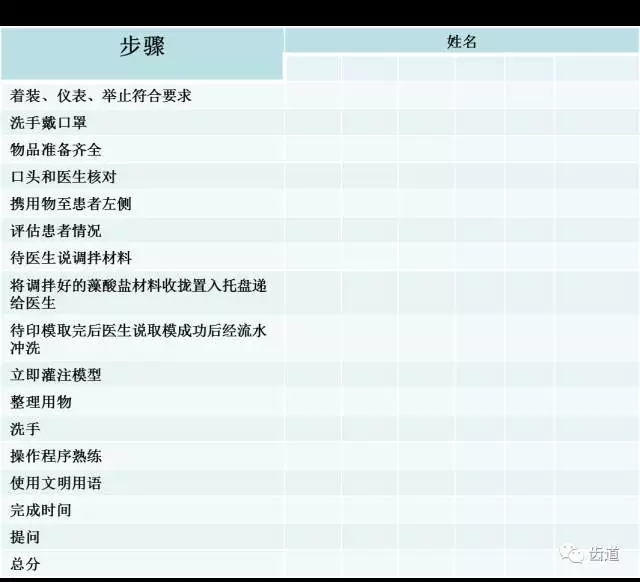

附:藻酸盐印模的材料调拌操作质量评分标准表


注:1.总分100分。 2.重点项目如调拌材料稀稠度如过稀无法使用扣30分。 3.计时从查对开始至制取印模止,完成时间为4分钟。

来源于齿道

相关资讯

推荐产品

JYF-10D 牙科X射线机
JYF-10D 牙科X射线机
JYF-10D 牙科X射线机,明室冲洗,一分钟成像,立即用于诊断,最大程度方便医生诊断。气动可升降座椅,更方便更舒适。可用于口腔数字成像系统。科贸嘉友029-88651307
复星医疗手术刀片
复星医疗手术刀片
复星医疗手术刀片 科贸嘉友口腔029-88651307
宇耀医用放大镜
宇耀医用放大镜
产品特点:坚固耐用防雾铝镁镜架

热销产品推荐

相关综合病例

最新资讯文章
