贴面粘接的操作步骤！

2015-08-05 义获嘉伟瓦登特

全瓷贴面粘结，您选对了么？用对了么？

义获嘉伟瓦登特公司的IPS e.max系统无人不知无人不晓，尤其是它结合了美学和强度，让人印象深刻。

这么好的材料，当然要做最in的修复体，贴面不得不说就是这样一种修复体。作为铸瓷材料的专利拥有者，义获嘉伟瓦登特公司当然有自己的一套完整系统用于粘结贴面-Variolink N多功能美学水门汀。

接下来跟大家科普一下它的操作方法，好东西用了才知道呦~

Variolink N专业套装

Variolink

N 试戴糊剂

IPS

Ceramic Etching Gel 5%氢氟酸来自义获嘉伟瓦登特

接下来用病例来讲解步骤：

以下病例来自于Dr Lukas Enggist / Jürgen Seger (DT),

Principality of Liechtenstein

去掉暂时修复体，使用不含氟的抛光膏Proxy fluoride-free（义获嘉伟瓦登特）清洁抛光，冲洗吹干。

为了获得更好的美学效果，建议使用Variolink N 配套的试戴糊剂，颜色确认后用水枪将试戴糊剂彻底清洗干净，并用气枪吹干牙体组织。

修复体的处理：使用5%氢氟酸IPS Ceramic Etching Gel（义获嘉伟瓦登特）处理e.max贴面20秒（如果使用长石质玻璃陶瓷，酸蚀时间请延长到60s），清水完全将氢氟酸清洗干净，并吹干修复体。

使用全能处理剂Monobond N 在修复体组织面，确保反应时间达到60s后充分吹干。

在此基础上可以涂布薄薄一层Helibond（义获嘉伟瓦登特），有助于后期树脂水门汀的充分扩散。

使用橡皮障隔离术区，橡皮障选用OptraDam（义获嘉伟瓦登特），最好隔离术区后将牙体组织再次清洗吹干。注意：牙体组织不要吹的过干。

使用37%的磷酸凝胶N-Etch(义获嘉伟瓦登特)酸蚀釉质表面，确保磷酸酸蚀的时间，在牙釉质的话是15-30s；牙本质酸蚀时间是10-15s。

将磷酸凝胶彻底清洗干净，确保用水清洗的时间至少达到5s。如果牙本质暴露，确保牙本质不要吹的过干，保证微湿粘结。

将牙本质处理剂SyntacPrimer（义获嘉伟瓦登特）使用毛刷在牙体组织表面轻刷15s。过量的Syntac Primer请吹均匀，使其充分挥发渗透。注意：此层不要清洗。

将牙本质粘结剂Syntac Adhesive（义获嘉伟瓦登特）涂布在Syntac Primer表面，确保反应时间达到10s。之后气枪吹干。注意：此层不要清洗。

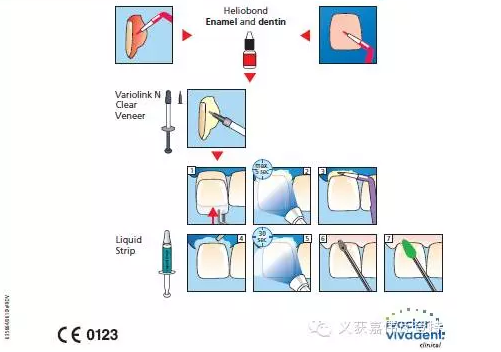

将Helibond牙釉质粘结剂（义获嘉伟瓦登特）涂在Syntac Adhesive表面，注意仅需要涂薄薄一层。注意：此层不要单独光照固化，与水门汀一起固化。

将Variolink N纯光固化部分树脂水门汀注射到修复体组织面，如有必要也可将树脂水门汀少量涂在基牙表面。然后，修复体就位，并保持稳定。

修复体就位并保持稳定。此时可以用光固化灯点式固化3-4秒。如果使用Bluephase N（1200mW/cm2，义获嘉伟瓦登特），可以选择LOW低强度模式的650 mW/cm2。溢出水门汀，可以在凝胶状态轻松去除。

为了避免氧阻聚层的行成，在修复体边缘使用氧阻聚剂Liquid Strip封闭边缘。

如果使用光强为800 mW/cm2的光固化灯，那么每mm厚度的全瓷修复体和每个面至少保持10s的光照时间。然后，将氧阻聚剂去除。

最后固化完成后，可使用抛光条修整邻面。修复体边缘可以使用抛光杯Astropol或OptraPol（义获嘉伟瓦登特）进行边缘抛光。

抛光完成后，使用氟保护漆Fluor Protector N氟齿乐（义获嘉伟瓦登特）完成最后的涂布和保护。

“粘结贴面并没有您想象的那么难，只要选对产品，按照厂家说明，你也可以成为美学修复专家！”
