纤维桩比常规应用的金属铸造桩核具有优势，因此得到口腔同行的迅速推广和接受。材料杂志、文献中时常重点提起纤维桩材质的弹性模量接近于牙体牙本质的弹性模量，不易造成牙根折裂，这对剩余牙体组织有很好的保护作用。生物力学和微量形变运动的角度讲是值得推荐的材料。

纤维桩修复之你该了解的精细操作，了解规范化操作概念再去做，重视细节，以达到近、远期的理想桩核冠修复。

纤维桩的精细操作

1. 冲洗预备根管

临床多数医生在桩道预备上习惯于干燥预备根管。

（干燥预备根管）

这样容易破坏根管的牙本质结构，也可形成较厚的玷污层，影响树脂水门汀与牙体组织的粘接。

（冲洗预备根管）

应选择冲洗预备根管，防止牙胶及封闭剂粘连附着于根管壁形成第二层玷污层（根管治疗时形成的玷污层称为第一玷污层），利于树脂水门汀与根管牙本质的粘接。

2. 清除根管壁残留物

根管壁残留物的存在直接影响纤维桩的粘接和固位，这也是导致纤维桩脱落的主要原因。

（根管内残留物）

个人见解：必要的情况下先开阔根管口建立一定的视角后，慢速手机上G钻为引导钻，由小向大号递增引导开阔通路；P钻预备桩道，同样需要由小向大号递增，直到选择好适合的号预备到规定测量的深度即可，再配合纤维桩系统中各型号纤维桩所匹配的桩道钻，预备、修整成与纤维桩相适应的桩道。

预备后根管壁上会不同程度的牙胶和封闭剂等残留物，所以桩道预备前后建议X线片辅助检查预备深度等情况，而残留物也会很清晰地显现。

根管锉去除残留物，很难去除干净，而备取桩道时，禁止使用牙胶溶解剂（如：丁克除、氯仿）等有机溶剂去除残留物，以防破坏根尖区牙胶的封闭和防止附着根管壁影响粘接。

3. 根管消毒冲洗液对粘接的影响

口腔临床常用的几种根管冲洗液：EDTA（液剂）、NaClO、H2O2、NaCl等溶液。

EDTA（液剂）:使根管壁牙本质Ca离子减少，可影响动能性单体与牙体组织的化学粘接。

H2O2：会牢固的黏附于牙本质胶原纤维表面，形成的富氧层可影响树脂粘接剂聚合。

NaClO：有专家提出，NaClO有可能会改变牙本质的表面结构，导致牙本质表面的渗透性和可溶性的改变。对于富氧层的存在，基于根管内冲洗的是否彻底。

NaCl：同样有专家提出，其冲洗液对树脂与牙本质黏结强度的影响基于所使用的黏结剂的种类和成分。

（75%乙醇消毒根管）（消毒后蒸馏水冲洗）

临床建议使用75%乙醇消毒清洁根管后再用蒸馏水清洗。避免其他冲洗液相混合导致影响粘接强度。

4. 根管潮湿度的控制

专家及业内学者提出的湿粘接的概念，临床上由于口腔的复杂和根管的特殊性，湿粘接技术的控制很有难度。既不过分干燥又不过分潮湿，根管壁表面湿度均匀。

选用大锥度牙胶尖无疑能达到很好的效果。

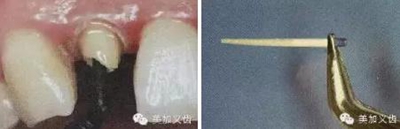

（剪去吸潮纸尖尖部）（圆形根管的干燥）

（扁圆形根管的干燥）

操作时：剪去纸尖尖部，插入根管，稍微加以压力，上下小幅度贴根管壁四周提拉，均匀吸收水分。当扁圆形根管时可使用两根大锥度牙胶尖。

5. 纤维桩的选择

市场上纤维桩的种类很多。临床操作要求外，应从纤维桩与树脂水门汀的粘结原理来考虑。

纤维桩（聚合物机制大多是环氧树脂）和树脂水门汀（单体成分为丙烯酸树脂）很难形成共聚结合。纤维桩的固位更多源于桩和树脂水门汀之间的滑动摩擦力，而不是化学结合力。

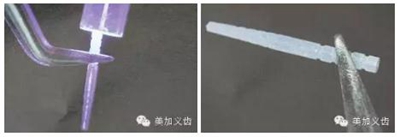

（纤维桩透光性使根管粘结剂固化充分）（粗化和硅烷预处理）

（表面微观结构（SEM））

为了提高固位力，纤维桩选择考虑到三个因素：一是透明度，二是表面处理（粗化和硅烷预处理），三是固位形态的设计。

特别是纤维桩根端部分的螺纹型结构可显著提高桩在根管内的机械固位，防止纤维桩脱落。

6. 纤维桩的试放和裁戴

纤维桩试放时应用镊子夹持将其插入预备的根管桩道中（这涉及无菌观念和操作），就位时无阻力可稍有锢住感。

（镊子夹持（正确））（污染手套夹持（错误））

（技工钳裁剪（错误））（粘桩堆核固化后裁剪）

试放后应按所需长度用细粒金刚砂车针切割裁剪。

为防止裁剪过程中有可能造成桩表面的污染，可以粘结固位后再进行裁剪。

操作时，光固化灯应在树脂核成形后，颊、舌、合面分别光照20s，在完成预备体后将其磨除。

7. 避免纤维桩表面污染

成品纤维桩在打开包装前其表面均经过清洁处理，医生应避免直接性手套接触。

（手持纤维桩粘结（错误））（镊子夹持纤维桩粘结（正确））

操作过程中每一个环节都要养成无污染的镊子来持夹纤维桩的好习惯，一旦表面污染，在粘接前必须用无水乙醇进行清洁处理。

8. 酸蚀和根管内酸蚀剂的去除

使用全酸蚀粘接系统粘接纤维桩时，用磷酸凝胶对根管进行酸蚀处理，然后再彻底冲洗干净，根管内酸蚀剂残留的发生容易被忽视，这也是影响纤维桩粘接的重要因素之一。

单纯的使用三用枪即使反复冲洗液难将根管内的酸蚀剂冲洗尽，尤其是后牙根管。

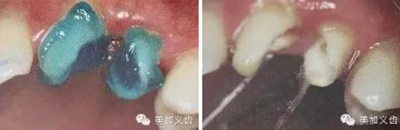

（冠部及根管全酸蚀）（三用枪冲洗）

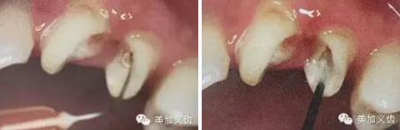

（注射器冲洗）（根管毛刷清洗）

临床建议用注射器、三用枪和柱状毛刷，三者联合反复冲洗。如再配合超声波振荡冲洗更佳。

9. 粘接系统的选择

粘接有以下几种方法：

全酸蚀型桩核树脂水门汀

自酸蚀型桩核树脂水门汀

自粘接型桩核树脂水门汀

自粘接通用型树脂水门汀

传统型或通用型树脂水门汀

临床所用系统的选择和应用并非单一简明的事情，除对粘接剂的使用说明了解外，要考虑的还有患牙的缺损和患者的配合情况。

考虑根管桩道深部的可视性差且操作盲区多，难度较大。一般建议使用自酸蚀型和自粘接型两类树脂水门汀。

10.毛刷的选用

纤维桩粘接时应使用根管专用的微型毛刷。形态和桩道吻合，毛刷头部可弯曲，以达到较深的根管底端，有利于粘接剂的均匀涂布。

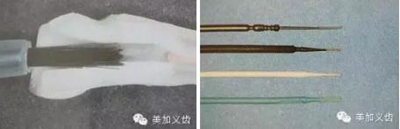

（毛刷运用（错误））（根管专用毛刷）

采用纳米级毛刷，根管涂擦后可较好的提高粘接效果。

11. 吸取根管内多余的粘结剂

根管内涂抹粘接剂时，理想的粘接剂层厚度为25um - 40um,厚度增加或不均匀不利于纤维桩的顺畅就位，多余的粘接剂的存在会加速树脂水门汀的固化速度。

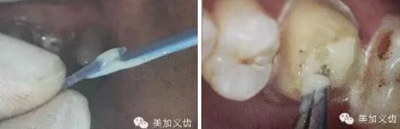

（粘结剂涂擦20s，涂抹2-3层）（纸尖吸出多余粘结剂）

根管内涂抹粘接剂的较规范操作应是：毛刷蘸取粘接剂在根管内反复涂擦20s，涂抹2-3层，然后用纸尖吸取干净，气枪吹5s使粘接剂中的溶剂快速挥发。此操作中，大锥度吸潮纸尖非常关键，它不仅可以吸取多余的粘接剂，同时也可使粘接剂在根管内铺展均匀。医生朋友不要“忽视小物件铸成大事件。”

12. 粘接给与树脂水门汀的不相容问题

临床上牙齿的粘接系统和树脂水门汀种类很多。但并不是任何两种都可以混合使用。

酸蚀-冲洗系统两步法和自酸蚀系统一步法德粘接剂与化学/双重固化树脂水门汀有可能发生不相容。

建议使用厂家配套的粘接剂和树脂水门汀，详细了解说明，并按以严格操作。

13. 不规则根管的纤维桩粘接

普通纤维桩对圆形截面的根管适合性较好，面对不规则时（椭圆形、喇叭形等）根管适应性差，难以取得好粘接和修复效果。

辅桩的运用：

辅桩的运用可改善这些适应性的问题（ELLIPSON 技术）

（超声预备根管完成）（插入椭圆形纤维桩）

ELLIPSON 技术，采用超声预备钻对扁圆形根管进行直接预备，改善了桩核根管的适应性。有效的保存了根管牙体组织，从而增强了粘接面积，，减少树脂水门汀的厚度，提高根管内纤维桩的粘接强度。

纤维桩的修复失败病例不再少数，其大多数在于操作中的一些技术问题和处理不当。为提高纤维桩的修复成功率，医生在操作中应做到每一步的规范化。

来源：网络
