很多口腔临床的操作实际都是在口腔外部完成的，是否准确的复制口腔组织将直接影响到模型制作的准确性，而印模材料对准确的复制口腔组织有非常重要的作用。

有研究表明,半数以上的桥冠印模的精确性都有问题，

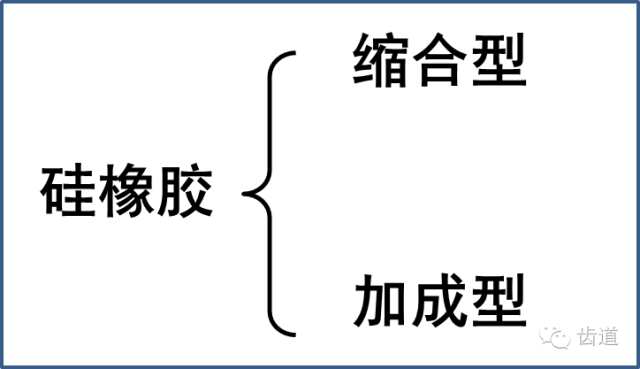

硅橡胶印模材料是印模材料中的一种。

硅橡胶印模材料属于高分子人工合成橡胶，近年来在口腔医学领域应用广泛。

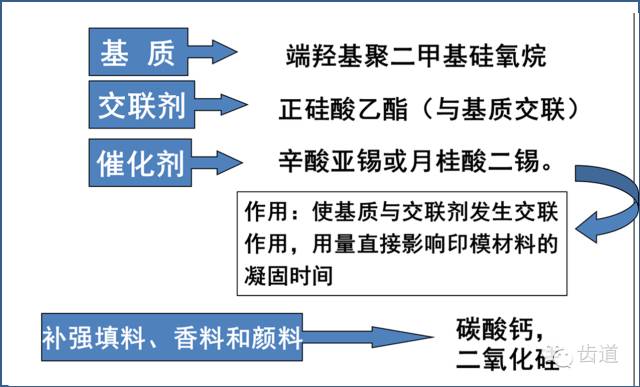

1、组成

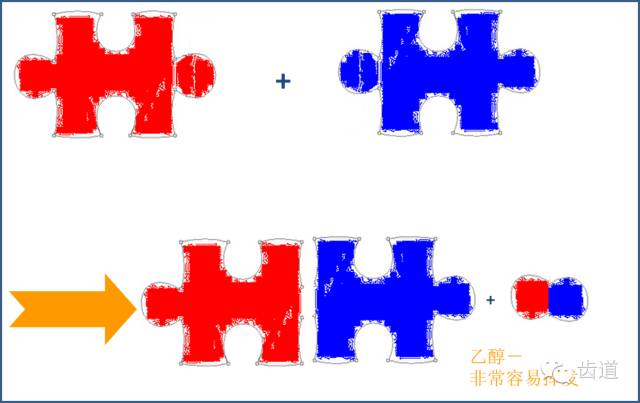

2、缩合型硅橡胶聚合原理

3、固化机制

端羟基聚二甲基硅氧烷与硅酸乙酯的四个乙氧基相遇时起交联反应，由线状聚合物交联成网状聚合物，同时生成副产物乙醇。

反应借助于催化剂（辛酸亚锡）作用可在室温或口腔内快速进行，形成弹性体。

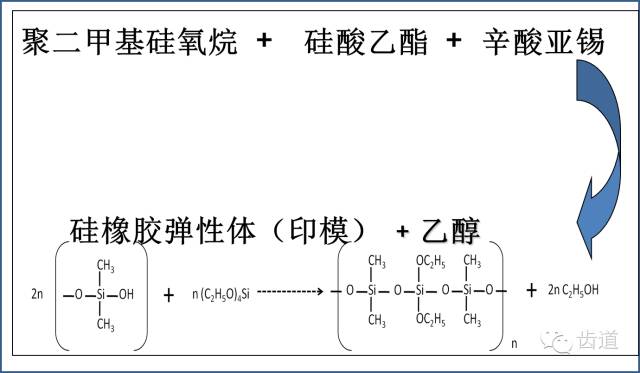

4、固化化学式

1、组成

基质：乙烯基聚硅氧烷

交联剂：含氧硅油

催化剂：乙烯基硅氧烷铂络合物

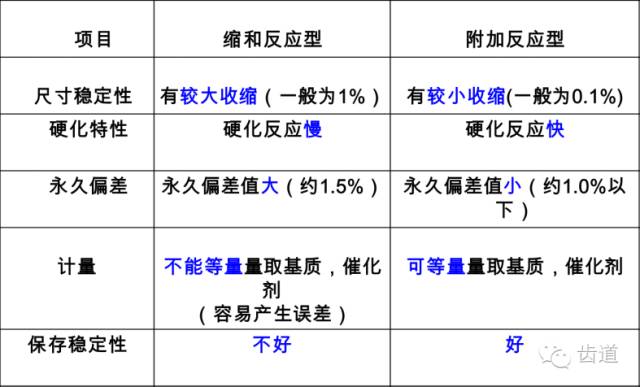

加成型硅橡胶性能更优越

操作时间较短，在口腔内凝固快

凝固后尺寸更加稳定，24小时尺寸变化0.1%

印模精确度更高，操作性能更好

2、加成型硅橡胶聚合原理

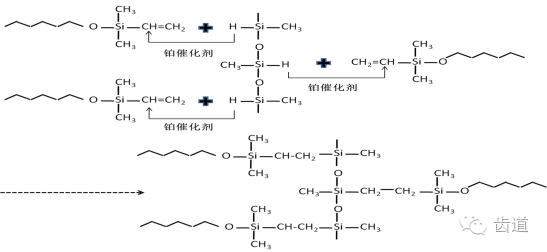

3、固化机制（交联反应）

体系中有-OH存在，加成反应时会继发反应，生成氢气。会在模型表面形成气泡。因此加成型硅橡胶取模后应放置一段时间后灌模。

1、除符合一般模型取制的要求外，还应注意避免操作时使用橡胶手套，因滑石粉和橡胶手套会影响硅橡胶印模材料的聚合。

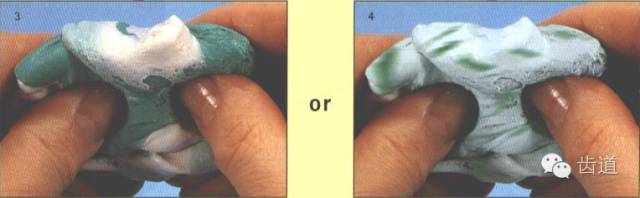

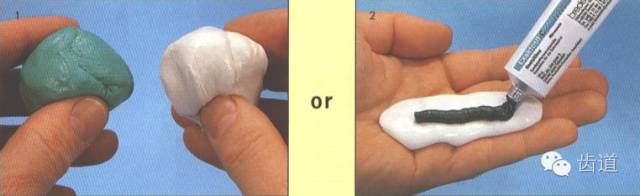

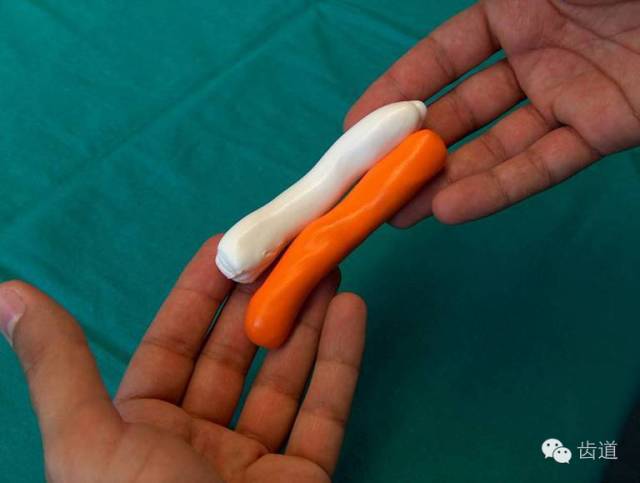

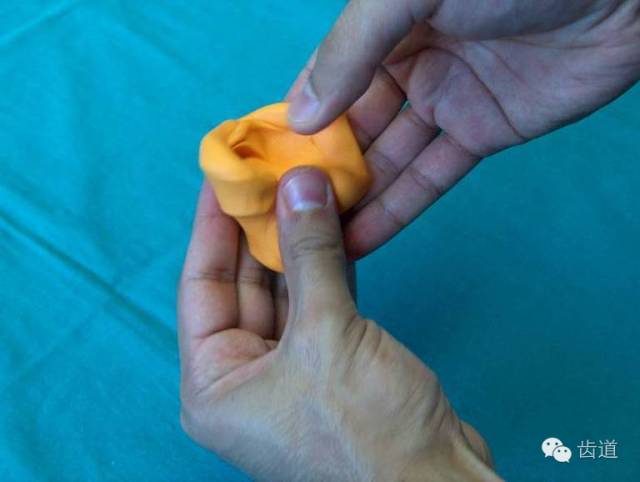

2、应用指间揉捏，避免使用掌心

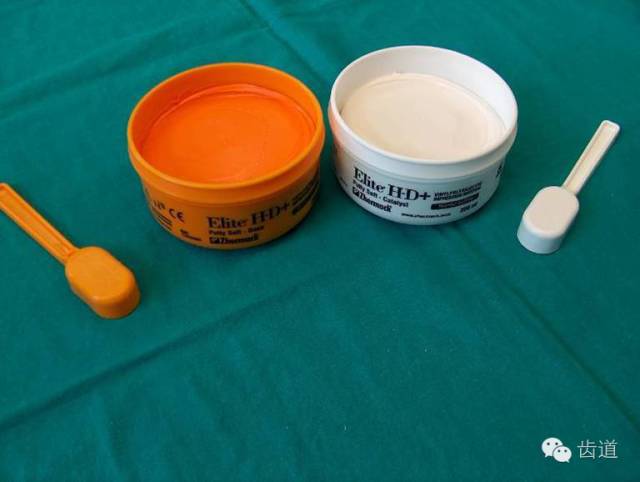

3、严格按照说明书要求的比例调和。

4、严格注意无菌操作。有些硅橡胶材料聚合后表面释放氢气，去印模后需放置20到30分钟后在灌模型，否则会在模型表面产生蜂窝状气泡。

5、重体：

口内时间 4min

操作时间 1min

手调 30min

6、轻体：

注射时间 1min30s

口内时间 3min30s

7、温度：23，每升高一度，加快2.5%

Monoplane: 一个步骤，一种密度材料

一步法：一个步骤，两种密度材料

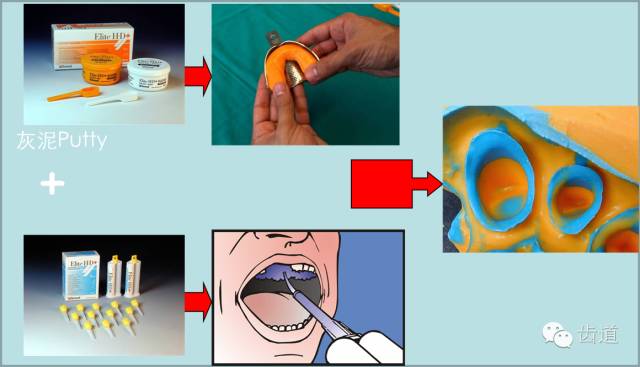

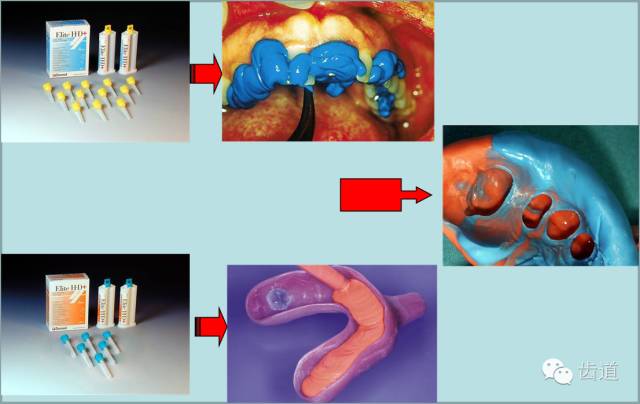

两步法：一个步骤，两种不同密度的硅橡胶

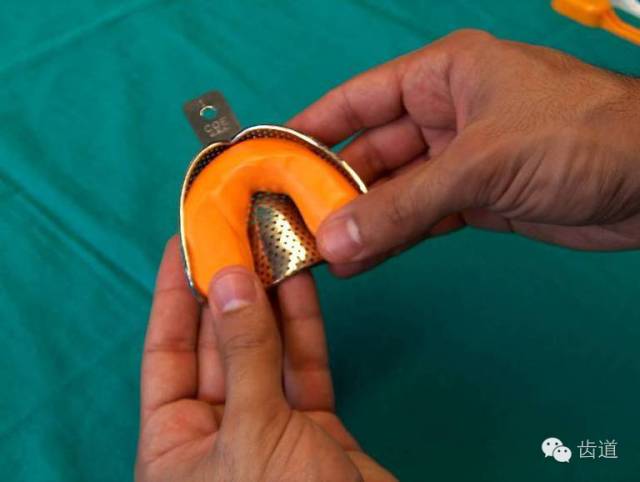

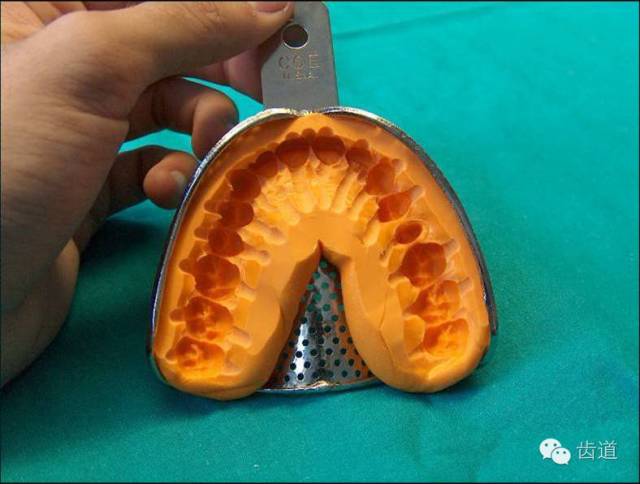

第一步印模使用灰泥（putty）密度的硅橡胶，主要目的是为第二次印模打基础，相当于个别托盘。

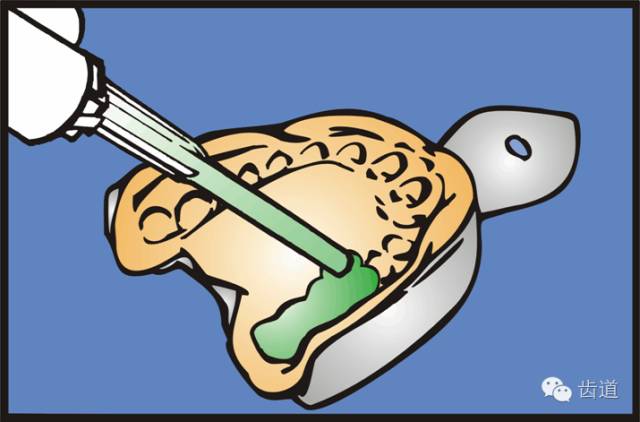

第一次印模完成后，经过修整和处理，再把轻体密度硅橡胶注射到牙齿上和第一次印模上，取精细印模。印模分两步完成，每一步使用不同密度的硅橡胶。

第一步印模使用灰泥（putty）密度的硅橡胶，主要目的是为第二次印模打基础，相当于个别托盘。

第一次印模完成后，经过修整和处理，再把轻体密度硅橡胶注射到牙齿上和第一次印模上，取精细印模。

标准/个别托盘

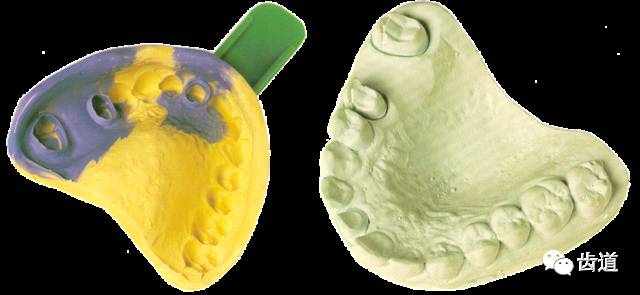

1、终印模应覆盖整个牙冠及牙龈缘；

2、牙列完整；

3、牙冠、牙龈缘清晰、完整，没有气泡空腔、缺损和褶皱；

4、牙齿的咬合面、唇颊面、舌侧面解剖结构清晰

没有脱模；

5、终印必须紧密粘附于初印上；

6、如果有第三磨牙，印模至少包括该牙近中二分之

一即使单颌治疗也需全口印模。

来源于齿道
