“各位大家好，上一期我们介绍了利用3Shape正畸软件进行托槽定位设计。托槽的定位设计可以由临床医生完成设计再由技工所完成后续转移托板。今天带大家一起了解下定位好的托槽如何制作成转移模板。

托槽转移

托槽转移的主模型可以实现多种生产方式，包括打印模型，然后热压成型间接粘接托盘（可以打印 出托槽标记点或边框）或者直接打印间接粘接托盘。

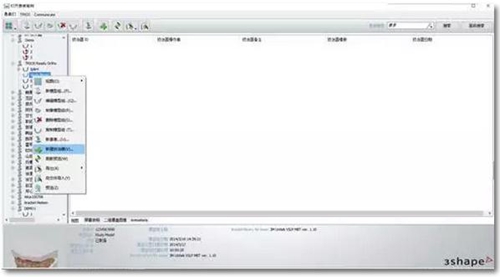

a. 打开3Shape Appliance Designer选择之前托槽定位完成的模型新建矫治器。

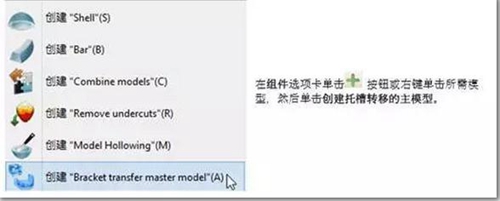

b.  创建托槽转移主模型  创建托槽转移主模型的组件。

c.设置新组件的属性

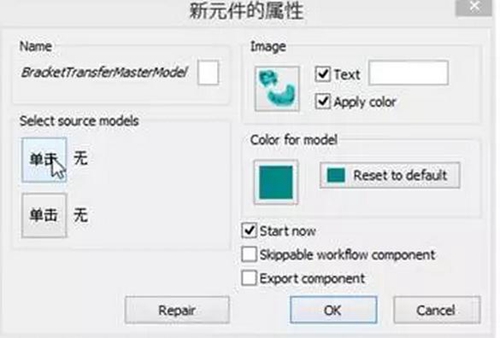

在 新元件 的 属性 中选择源模型，然后单击 确定 。

d.定义主模型

可以创建两个类型的主模型：包含托槽位点的主模型和包含托槽定位边框的主模型。

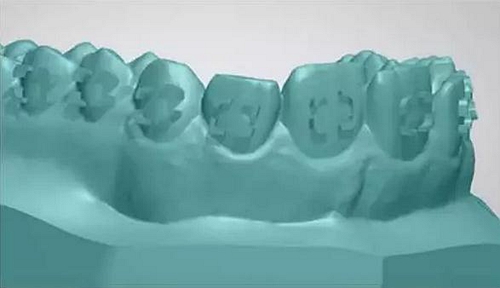

①包含托槽位点的主模型：

是指牙齿表面上的微小的围边或栏框，用来指示主模型打印以后实际托槽要放置的地方。 该方式还是需要您在热成型之前使用硅胶保护托槽边缘脆弱的结构，但是它对打印机的精度要求低 于托槽定位边框的方式。

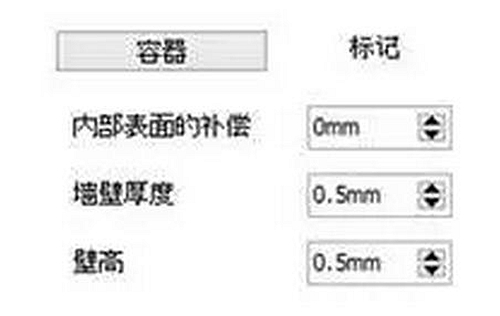

在标记选项卡设置托槽标记位点的参数：

内部的表面补偿—指示内部表面的补偿参数。这些值可因不同的摩擦程度的需要而不同。值范围可从0.1至0.1mm。

⊙壁厚—托槽标记位点的厚度。值范围可从0.5至 1mm。

⊙壁高—托槽标记位点的高度。值范围可从0.5至 1mm。

②包含托槽定位边框的主模型

托槽定位边框是指代表托槽形状的边框，用来保护托槽中边缘及托槽翼等脆弱的结构。这意味着您 在真空压制成形之前不需要使用硅胶保护。

在托槽定位边框选项卡设置托槽的参数：

⊙内部表面的补偿—指示托槽定位边框大小的补偿参 数。选择参数的高低取决于您要增加摩擦程度或完 全避免摩擦。值范围可从- 0.1至0.1mm。

⊙填倒凹角度—显示牙齿表面和托槽壁之间的差 异。 您可调节摩擦系数。值范围可从- 20至20 度。

⊙保留量—指定牙齿上托槽插入方向垂直的地方要移 除的材料量。这样根据主模型创建的转移导板（通 过热成型或直接打印的）会造成抓牢效果。值范围 可从- 5至5 mm。

⊙延长长度—可以将托槽基底延长至牙齿。这样可以 移除托槽基底代表和牙齿表面之间的孔窝，因为这 些孔窝会造成打印主模型的问题。值范围可从0至 10mm。

e.完成流程

单击 完成 创建包含托槽定位标记/托槽定位边框的主模型。

创建粘接托盘

创建直接打印的间接粘接托盘，如果您使用兼容短期生物相容性材料的打印机，就不需要用热压的方式。您可以设计包含托槽定位 边框的主模型直接打印间接粘接托盘。

a.创建外壳

右键单击包含托槽定位边框的主模型，然后单击创建外壳。指定插入方向，然后创建定义外壳。创建直接印出来的间接粘接托盘，请执行以下步骤：

⊙单击 完成 创建外壳。

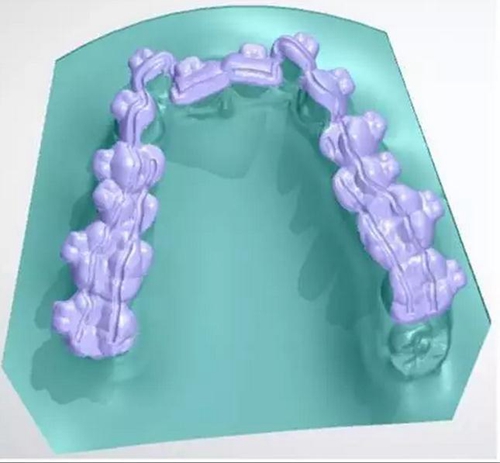

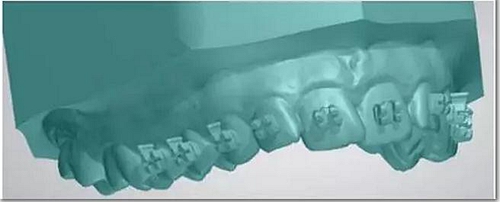

⊙包 含托槽定位边框 和 外壳 的主模型。

b.修改模型（可选）

⊙根据材料的硬度，您可灵活设计一些组件以便提高其弹性。在功能选项卡单击

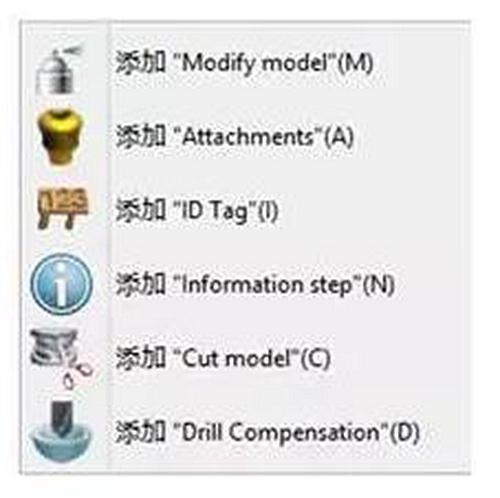

然后单击添加 "修改模型"。

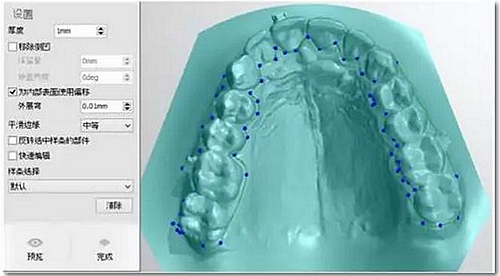

⊙在雕刻工具包选择减少厚度

工具。在模型上放置样条，然后单击应用

按钮。

半径—模型上的样条半径。

⊙切削后进行边缘平滑—可进行切削线的边缘平滑。

⊙样条已关闭—可以创建关闭的样条。

结果我们可获得弹性的带有沟槽的模型：

c.切削模型

⊙根据材料的硬度，您可灵活设计一些组件以便提高其弹性。在功能选项卡单击

在功能选项卡单击

然后单击添加"切削模型"。

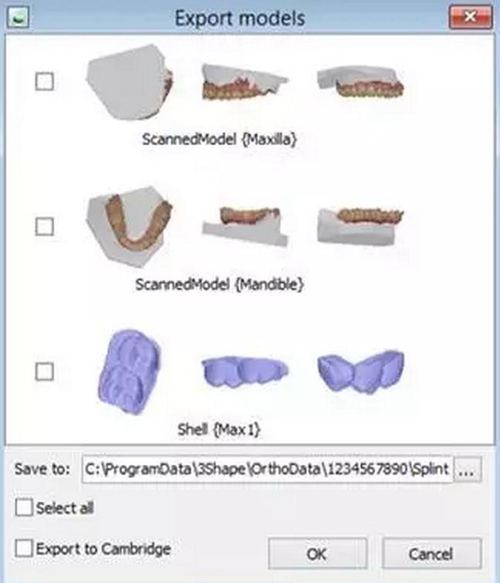

结果是您会有分开的模型：

转移托盘

口内粘结

以上病例均运用了3Shape正畸软件中Ortho Analyzer和Appliance软件模块完成。
