C、 复合树脂直接美学修复 – 酸蚀粘接

窝洞的洞壁有釉质和牙本质组成，不同部位的窝洞釉牙本质界的构成比例不同，应根据实际情况正确选择粘接剂，下面说说几种常用的酸蚀粘结剂的使用方法。

1、牙釉质粘接剂的使用

用小棉球或小刷子蘸15％—40%正磷酸酸蚀15—60秒，注意涂布要均匀，严格限制酸蚀范围，勿涂到牙本质和周围的软组织及粘接面以外的牙体组织上，以免健康牙体组织脱矿和牙齿术后敏感。然后要用气枪高压水进行冲洗10—40秒，以去净酸蚀剂和脱矿物质。临床上禁忌采用患者自行漱口的方式冲洗，以免唾液污染酸蚀面。隔湿吹干时用洁净干燥的气体，气流方向应做变换调整，以保证每个凹陷部位的干燥。吹干后釉质表面失去光泽，呈白垩色。然后进行粘接剂的涂布。用小毛刷或小海绵块蘸取粘接剂，均匀涂布于酸蚀过的牙面，用洁净柔风吹匀，光照20秒。涂布前最好用成型片将患牙与邻牙隔离以免发生粘连，同时注意避免树脂粘结剂在成型片出堆积。

2、牙本质粘接剂的使用—全酸蚀牙本质粘接剂的使用

用小刷子蘸30％以上的高浓度磷酸，首先涂布于牙釉质，再涂布与牙本质。对牙本质的酸蚀时一般少于15秒（具体按不同产品的说明书进行操作）。高压水冲洗时间要大于等于酸蚀时间。吹干要用洁净空气从轻到中的强度，按由洞底的牙本质到洞缘的牙釉质顺序去除牙面的多余水分。也可采用棉球或吸水纸轻蘸的方法，使牙本质表面呈现出略有光洁的潮湿面，牙釉质相对较干燥。涂布底漆，涂布充分后应静止20秒，使底胶的有机溶剂将牙本质中的水分置换出来，并引导底胶的亲水单体渗入脱矿的牙本质胶原纤维网状结构中，此时的牙面存在置换出的多余水分应轻轻吹干。然后涂布树脂粘结剂，均匀,全面,厚度左右。呈薄层反光膜状。光照的时间也应按说明书的时间进行光固化。粘结剂应光固化完全以形成良好的混合层。

3、牙本质粘结剂—自酸蚀粘结剂的使用

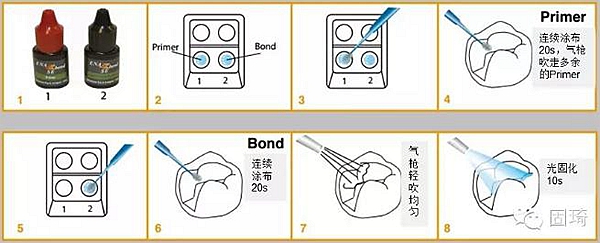

固琦美塑第6代粘接系统操作示意图

两步骤自酸蚀粘结剂由两组分构成，即牙本质处理剂和树脂粘结剂。牙本质处理剂是酸蚀剂与底胶的结合，临床使用时应施压涂布20秒，无需水冲洗。用由弱到中等强度的洁净空气吹干，粘结剂的使用同全酸蚀牙本质粘结剂的使用，但是光照时间一般为10秒。 一步骤自酸蚀粘接剂将牙本质处理剂和树脂粘接剂合并成为一瓶，施压涂布20秒，吹匀后光照10秒。

自酸蚀粘结剂在对釉质的粘结问题上存在争议，有学者认为自酸蚀粘结剂对釉质的粘结不确切，可能存在微渗漏。建议在大的窝洞修复时先用磷酸酸蚀釉质，然后在常规应用自酸蚀粘结剂。

牙面处理完后应放置成型片与楔子。前牙一般采用聚酯薄膜成型片用楔子固定，以免出现悬突。后牙使用不锈钢成型片，用成型片夹固定。楔子应稍用力楔入，利用牙齿的生理动度，使患牙与邻牙分开，以便在取下成型片后靠相邻牙齿的回弹来消除成型片的厚度，恢复接触点牙龈。（成型片多在酸蚀粘结前放置，以防止酸蚀邻牙或与邻牙粘连）

来源：固琦健康科技
