加热吹气枪安装方法和使用方法

文章出处:嘉友网查看手机网址
扫一扫!加热吹气枪安装方法和使用方法扫一扫!
人气:-发表时间:2016-12-29 15:27【

安装前请将热气枪的使用手册上面的安装方法和使用方法详细认真的看一下


webwxgetmsgimg (1).jpg

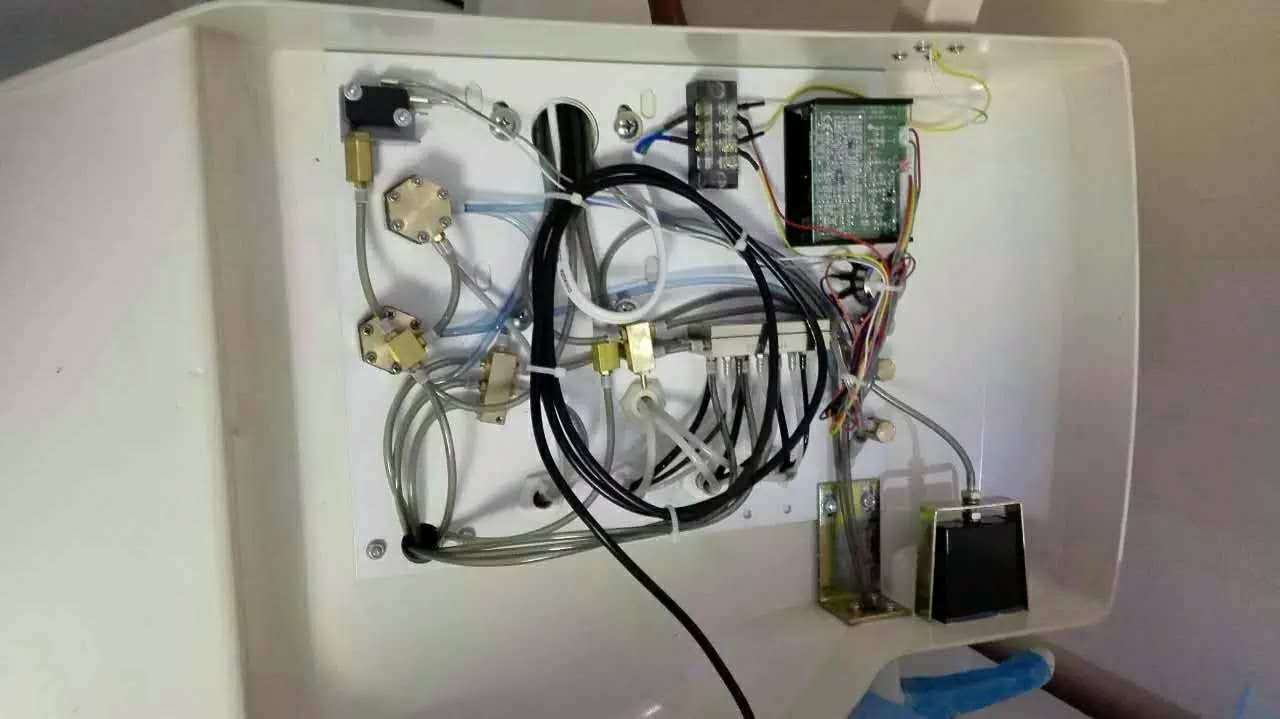

加热吹气枪通气管的接法,分两种接法,一:如所改装的治疗椅《医生只用两把高速不用低速,或只用一把高速和一把低速手机》那就会有多余的接气管,那就把那根多余的接气管在挂件盘内一切断,再把加热吹气枪的气管跟多余的气管在挂件盘内一对接就可以啦。

webwxgetmsgimg (2).jpg

webwxgetmsgimg (3).jpg

webwxgetmsgimg (4).jpg

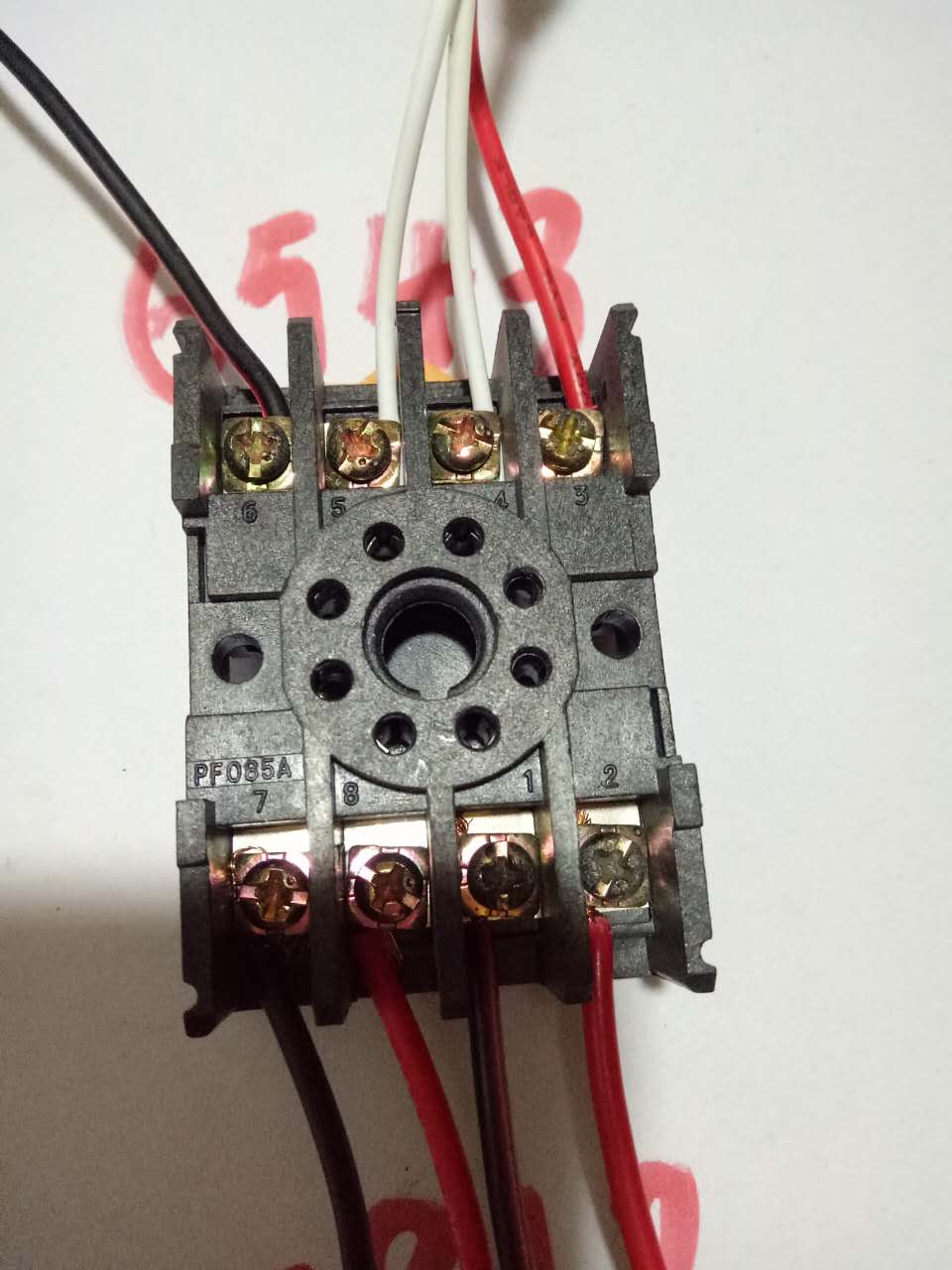

三:电线的接法,首先关闭治疗机电源,再根据所改热气机治疗机挂架盘实际的结构情况,在挂件盘适当的位置,用南韩打磨机带钨钢磨头,打两个小孔,安装开关和指示灯。《指示灯的位置,尽可能的安装在医生便于观察的地方,电源开关的位置尽可能的安装在医生右手便于操作的地方》如果说治疗机观片灯的电源,串有白色整流器的话,表示该观片灯所用的电压为220伏,加装热气枪时就必须要安一个变压器。如果观片灯所使用电压为24伏,就可以直接接热气枪。继电器黑的底座数字1.2为本设备的进电线接口,7、8为为电源开关接口,3.6为加热器的电线接口,4.5为指示灯的进线接口。所有电线接好以后,可插上时间继电器,根据临床需要及天气,调整好适当的时间。气管和电路接好以后,可将时间继电器《变压器》及相关配件全部放置在挂架盘内适当的位置,盖好挂架盘盖子

webwxgetmsgimg (5).jpg

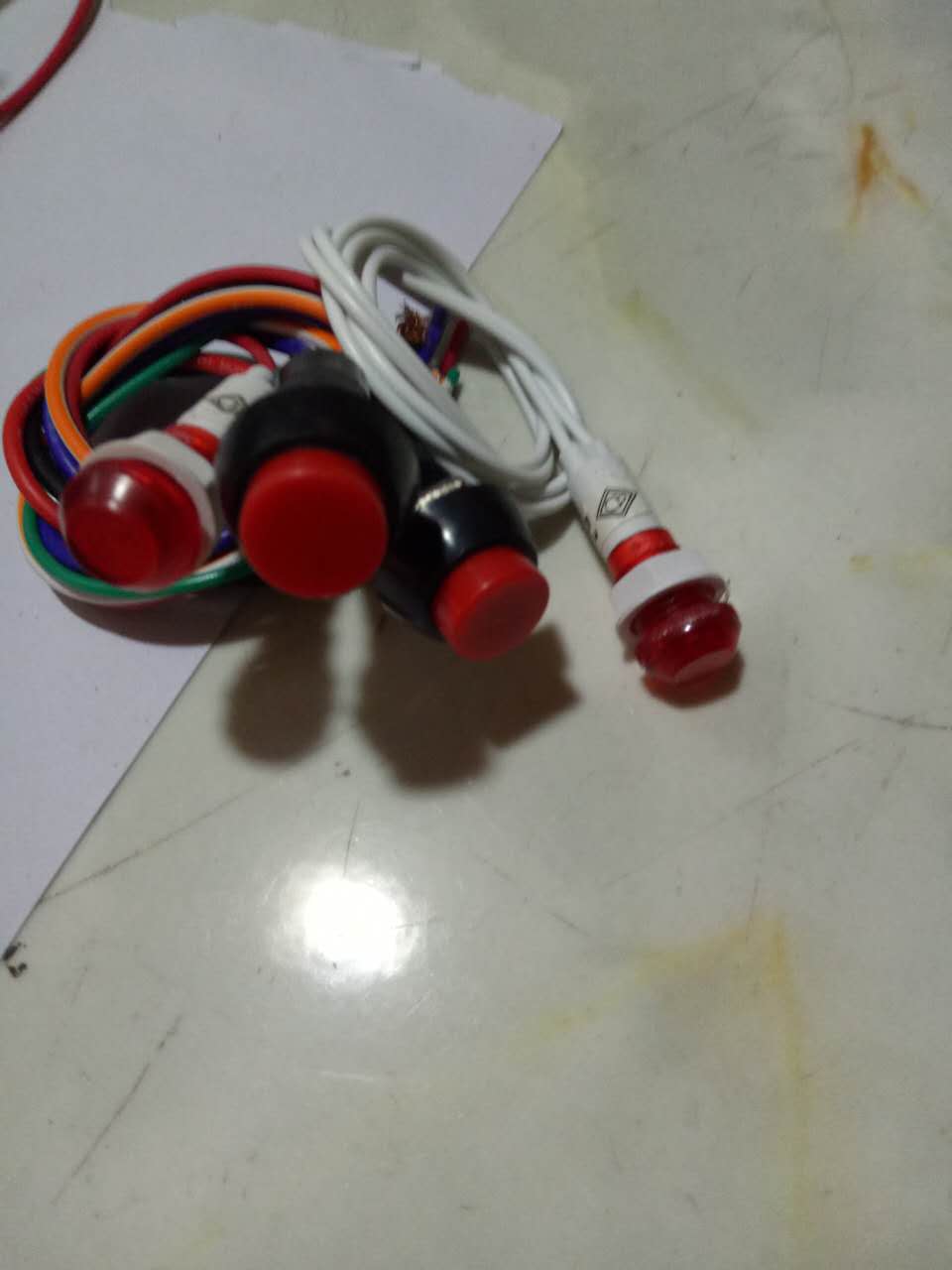

所配的红色开关和红色指示灯。使用时各用一个,多于的是为以后备用的。

webwxgetmsgimg (6).jpg

webwxgetmsgimg (7).jpg

webwxgetmsgimg (8).jpg

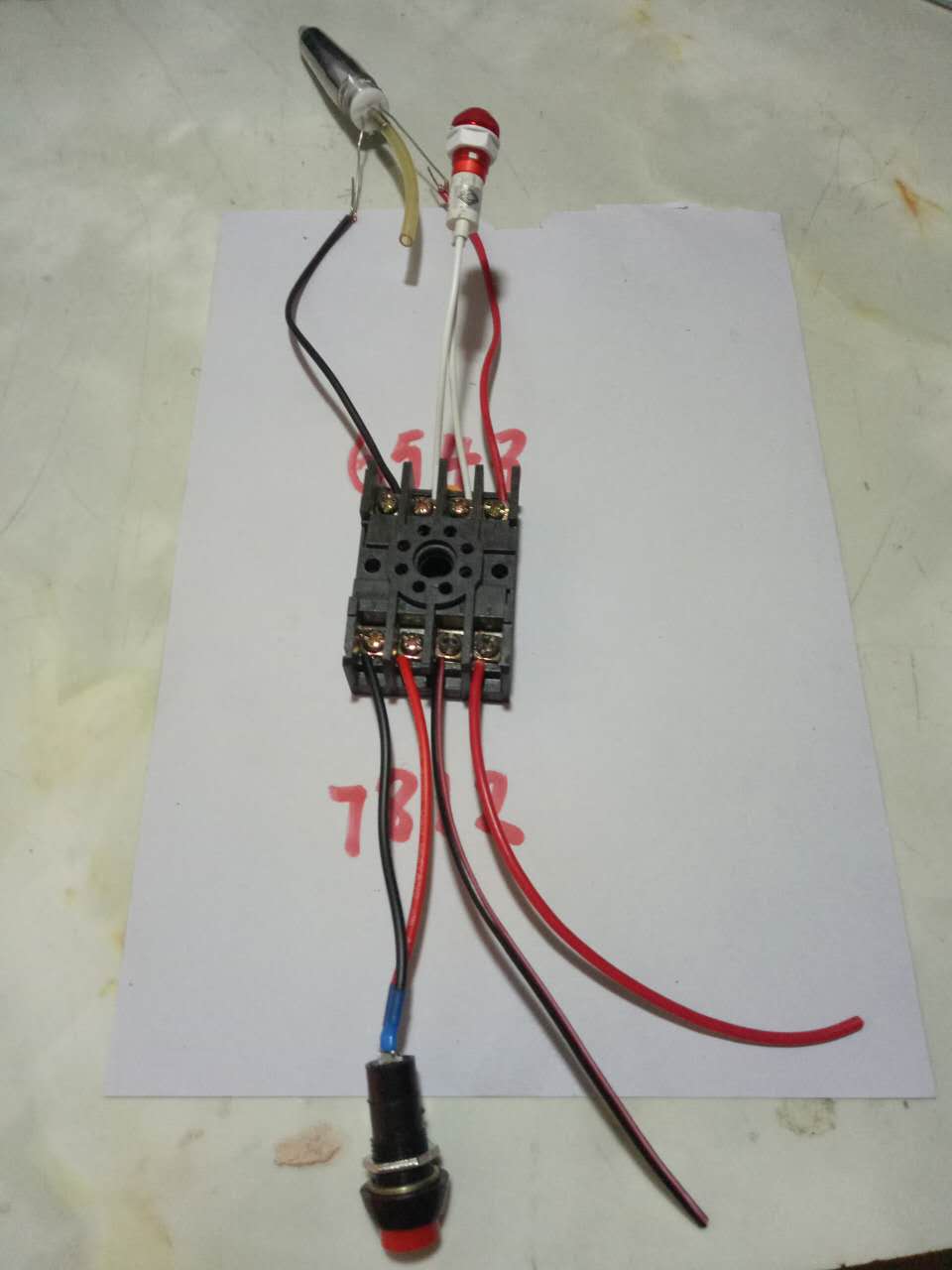

以上这是热气枪黑底坐上,各个电路的接法,所有电线都不分正负

webwxgetmsgimg (9).jpg

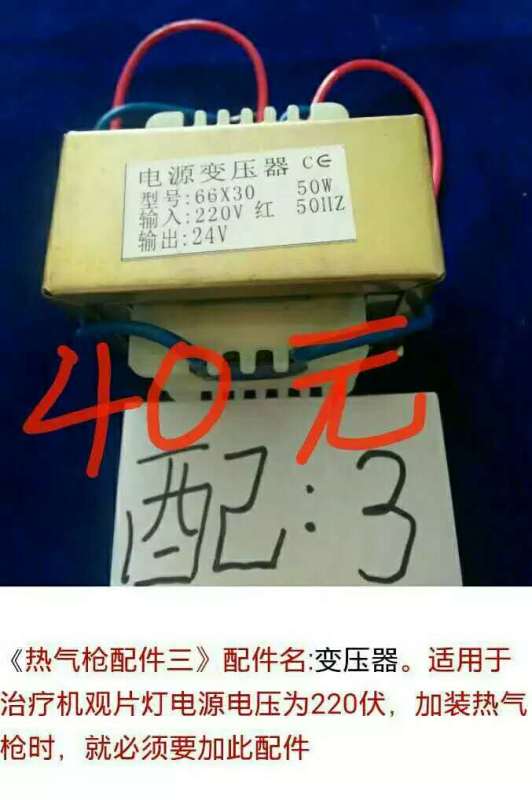

以上观片灯接有白色的整流器,表示它的电源电压为220伏,接加热吹气枪时,就必须要加一个220伏变24伏的变压器,

webwxgetmsgimg (10).jpg

webwxgetmsgimg (11).jpg

如果挂件盘内观片灯没有加装白色的整流器或者有内置洁牙机,表示挂件盘内有24伏的电源,就可以用观片灯或者洁牙机的进线电源直接接加热吹气枪,

webwxgetmsgimg (12).jpg
