在牙科装修设计的时候，很多人对地下的管线埋设一脸迷茫。很多年前曾经些过牙科管路地下埋设的文章。但是对于一些出现问题的解决方式没有做更好的说明。

先来上图：

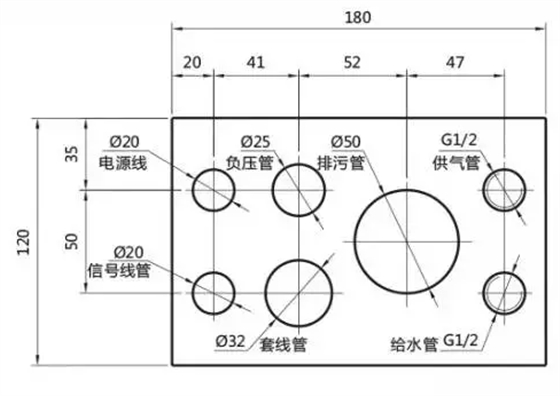

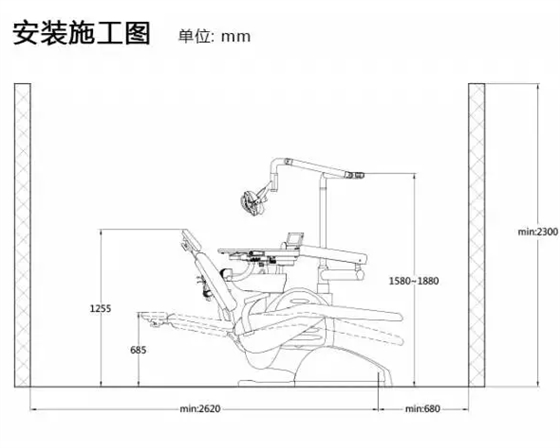

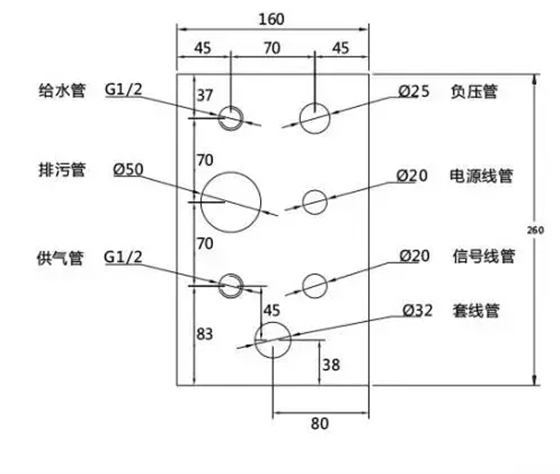

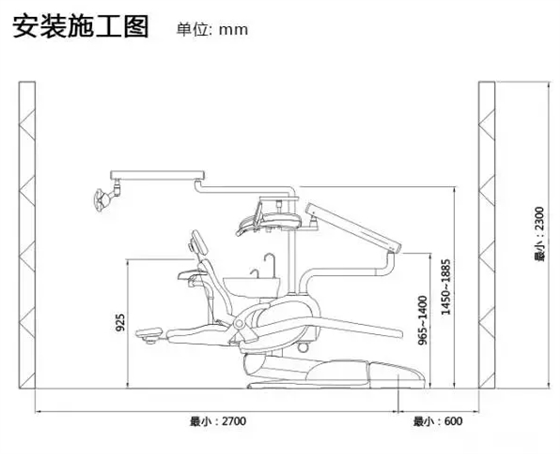

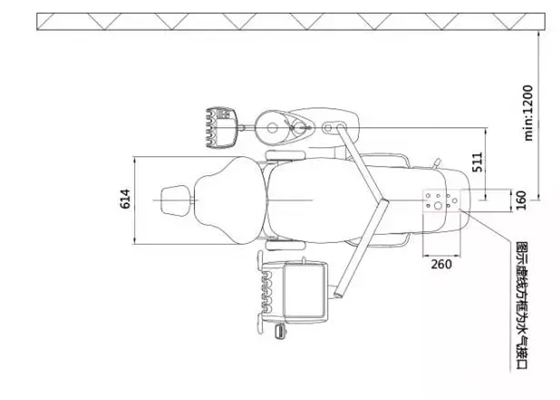

这是艾捷斯设备的管线图，我们发现，不同的机器型号，预埋管线出口的尺寸都是不一样。所以在预埋管线之前，请确定好你机器的型号，和管线出口尺寸。

对于小型牙科诊所来说，管线按照厂家的要求来预埋，没什么问题。但是对于超出6张椅位，场地比较大的牙科来说，管路埋设不好，就会出问题。

我先来讲正压的问题。

对于超出6台椅位的牙科来讲，我建议正压主管路为32MM的PP热熔管，在分支到治疗台变为20mm热熔管，地面留截止阀和4分内牙接头。

对于超出10台的牙科，建议管路分为2路，前端治疗台为32变25变20热熔管，尾端32变20热熔管。

为什么对于多台治疗台选用32热熔管为主管，因为多台治疗台需要的气的总量比较多，而空压机的储气罐容量是有限的。32的热熔管起到了增加空气容量的作用，使得空压机启动不会频繁。

我们知道空压机启动值为4-4.5，停止值在8。当气压在接近4-4.5的时候，气压供给手机的力度会衰减。影响手机工作。而我们使用渐缩管的目的是让进入治疗台的压力尽量稳定。尾端机器离泵房较远，所以在流量和流速上要更多的考虑尾端机器的气压供给量。

正压建议最好采用涡漩式正压，自带空气干燥的那种。活塞式要做好过滤和干燥系统。

我们再来看看负压。

负压多台椅我建议用40或50的热熔管，管子的拐弯处不能使用90度直角拐头，2个45度拐头对接。而且负压管最好不要使用过桥，过桥会影响负压的吸力和堵塞。

负压管在焊接的时候要把握到位，焊接点要平滑工整，如果有多余的隆起突出，也容易造成负压管的堵塞。

负压信号线每台牙椅到负压泵房一条，使用16的穿线管就可以了。但是要知道，负压信号线走的只有24伏的电流，所以双芯线一定要细，能够在管路力穿梭自如。如果粗了，一旦发生线路问题，就不好解决了。每台治疗台穿一根负压信号线到负压泵房也是为了维修着想。

负压在机器上最好选择选位阀，这样可以有效的保护机器的强弱吸和避免吸力流失。

另外需要注意的就是下水管路。下水管路一般采用50的PVC管。

由于现在建筑地面不能挖的台深，所以下水管的向下水方向的倾斜不可能做的角度很大，所以多余多台椅位，下水管线过长的牙科，在管路的中端和尾端预留直排应急管和检查口。在管路发生堵塞的时候可以彻底疏通。

排放到污水处理机的管路建议使用侧方管，应急和检查直排使用直通管。

下水在管路和机器的储地面处，建议变为和机器管路可以对接的尺寸，做好密闭，这样管路力的异味就不会跑到诊室。

电线要注意的是，如果椅位比较多，泵房总功率比较大，而且都是瞬间启动。要使用4平方以上的电线。并做好单独空开。消毒室和CT室一样。

数字化管线因为比较多，所以主机房的位置和网线的选择是和重要的。前台的电脑主机因为外接口比较多，所以尽量选择有10-12个USB接口的主机箱。

正压最好做一个下班时间的管路泄气阀，这样可以清空晚上机器不使用时间机器管路内的压力，让机器的管路得到休息，增加机器的使用寿命。

泵房如果没办法良好通风，或者空间比较小，建议使用空调降温。同时如果在室内的泵房，要考虑噪音问题。

VGA线和USB线如果需要截断，会影响信号质量，建议使用工程线。

大概就这么多，都是我用教训买回来的经验。
