新书连载|牙髓病CBCT临床应用(二)



1,问题一:X线是如何产生的?

X线是高能量的电磁波或光子,从放射性原子中自然发出。但是这种X线并不适合于日常成像。由于缺少放射源,需要稳定发射,且辐射的剂量和能量要易于控制,因此需要一种人工的X线。


图示为X线球管。

(1)轫致辐射

由钨丝发射产生的电子在真空中向钨阳极加速移动,当这部分电子撞击并通过阳极时,可被吸引至单个钨原子的阳核。这个过程会使高速运动的电子方向发生偏转,并急剧减速,这种快速减速和转向导致能量损失,损失的这部分能量以X线光子的形式释放。

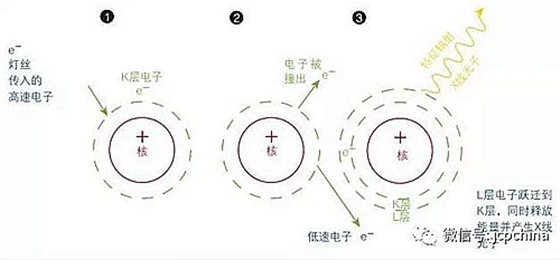

(2)特征辐射

如果传入的电子通过原子核并具有足够的能量,可以将紧密结合在钨原子内层(K层)的电子撞出,在原子内层形成空穴,外层电子(L层或M层)迅速跃迁回内层填补空穴。由于外层电子能级跃迁,从而使能量以X线的形式释放。


2,问题二:何为X线吸收、X线散射、X线透射?

(1)X线吸收

如果X线的所有能量都在患者体内沉积,光子完全消失,这就是光电效应。当光子击中患者体内的原子内层电子时会出现此过程。如果光子的能量比患者体内的原子内层电子能量高,内层电子会被激发和发射,就会形成光电子(具有光子动能的电子),而光子消失。对于外层,来源于患者体内的外层原子的电子将“跃迁”填补内层。层,释放少量能量(即低能量光子),沉积于组织中。光电子也同样会将能量沉积于整个身体组织中。

(2)X线散射

有两种形式:康普顿散射和瑞利散射。瑞利散射在诊断医学中几乎没什么用处,因此只讨论康普顿散射。

在这个X线散射过程中,只考虑患者体内原子的最外层电子。远离原子核的外层电子结合力非常弱,入射的光子撞击其中的松散电子,并赋予外层电子能量,在多余能量的作用下,外层电子会向其他方向转向。

(3)X线透射

X线光子直接穿过患者并撞击图像接收器,产生影像。


3,问题三:何为对比分辨率、空间分辨率?

(1)对比分辨率

对比分辨率是指区别两个物体对X线吸收(即阻射率)的能力。CBCT所显示的影像灰度从白色一直过渡到黑色,阻射率高的组织呈白色,阻射率低的物质如空气则呈黑色。

(2)空间分辨率

空间分辨率决定了能否将邻近的两个结构分开。当两个物体对比度高时,例如两个阻射的小髓石位于透射的髓腔,很容易将其区分开。然而当两种结构对比度相似时,例如不完全性牙根纵裂,则很难将其区别开来。


来源:口腔医学工作室
