义获嘉伟瓦登特公司的IPS e.max系统无人不知无人不晓，其杰出的美观性和仿真性已成为为嵌体、全瓷冠和贴面等间接修复体的标准，是操作简便、美观实用的理想结合。

这么好的材料，当然要有最好的修复体，而贴面就是这样一种修复体。作为铸瓷材料的专利拥有者，义获嘉伟瓦登特公司也有自己的一套完整系统用于粘结贴面——Variolink N多功能美学水门汀。

1,产品介绍

Variolink N多功能美学水门汀

美学双固化/光固化树脂水门汀Variolink N 是一款经过多年试验，临床检验并多次得到国际承认的水门汀粘固系统。具有高度美学粘固、颜色丰富，效果稳定和?高度X线阻射，便于检查的优点。

Variolink N 系统专门满足间接修复体美学粘固的需求，拥有杰出的临床效果，主要适用于间接全瓷修复体。

例如：

贴面

嵌体/高嵌体

全冠

不含金属的全瓷桥

?IPS 易美系统二矽酸锂修复体（LS2）

?IPS Empress系统的白榴石修复体

?玻璃加强型纤维桩

Variolink N多功能美学水门汀已经到货啦，有需要的朋友可以联系我们选购。

2,相关产品

1、Variolink N专业套装

2.Variolink N 试戴糊剂

3. IPS Ceramic Etching Gel 5%氢氟酸

3,操作方法

接下来跟大家科普一下它的操作方法，好东西用了才知道呦~

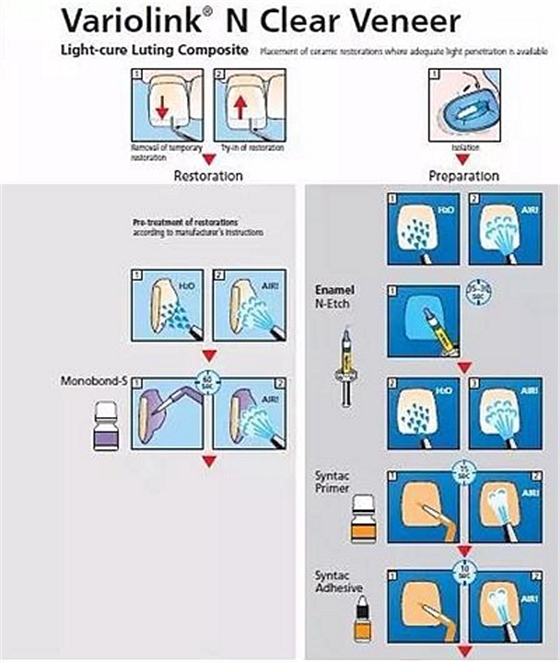

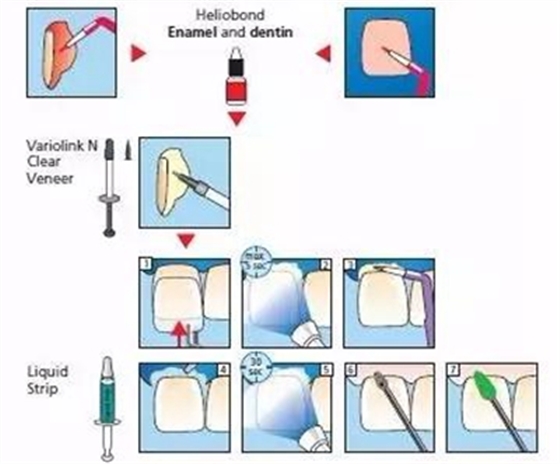

先来看一下流程图：

接下来用病例来讲解步骤：

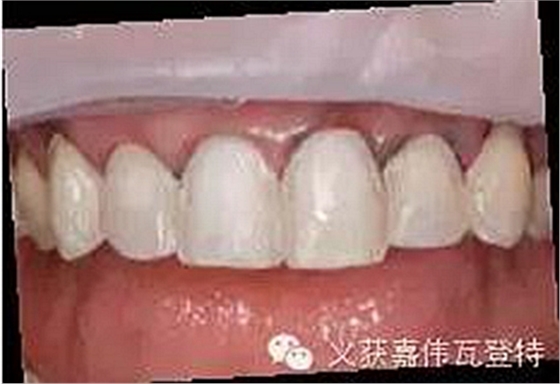

1. 去掉暂时修复体，使用不含氟的抛光膏Proxy fluoride-free（义获嘉伟瓦登特）清洁抛光，冲洗吹干。

2.为了获得更好的美学效果，建议使用Variolink N 配套的试戴糊剂，颜色确认后用水枪将试戴糊剂彻底清洗干净，并用气枪吹干牙体组织。

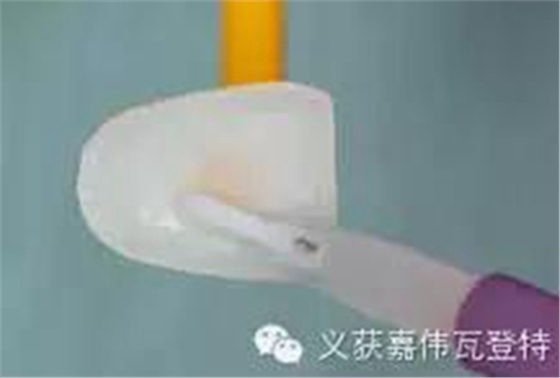

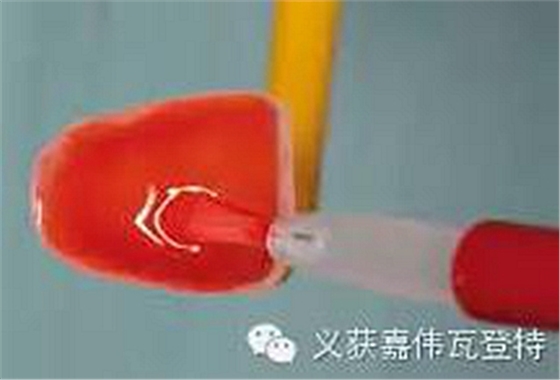

3.修复体的处理：使用5%氢氟酸IPS Ceramic Etching Gel（义获嘉伟瓦登特）处理e.max贴面20秒（如果使用长石质玻璃陶瓷，酸蚀时间请延长到60s），清水完全将氢氟酸清洗干净，并吹干修复体。

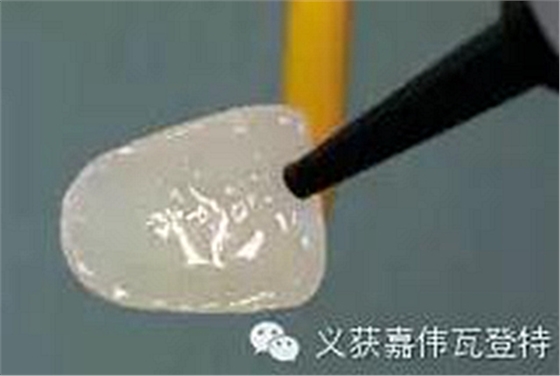

4.使用全能处理剂Monobond N 在修复体组织面，确保反应时间达到60s后充分吹干。在此基础上可以涂布薄薄一层Helibond（义获嘉伟瓦登特），有助于后期树脂水门汀的充分扩散。

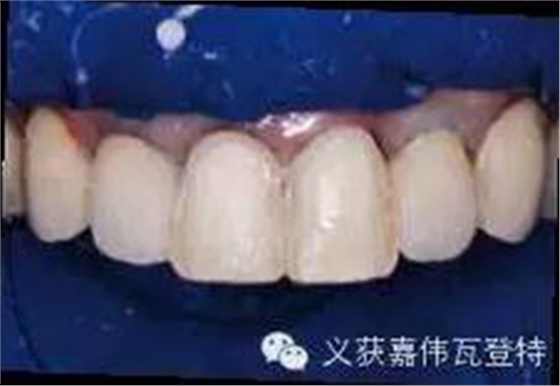

5.使用橡皮障隔离术区，橡皮障选用OptraDam（义获嘉伟瓦登特），最好隔离术区后将牙体组织再次清洗吹干。注意：牙体组织不要吹的过干。

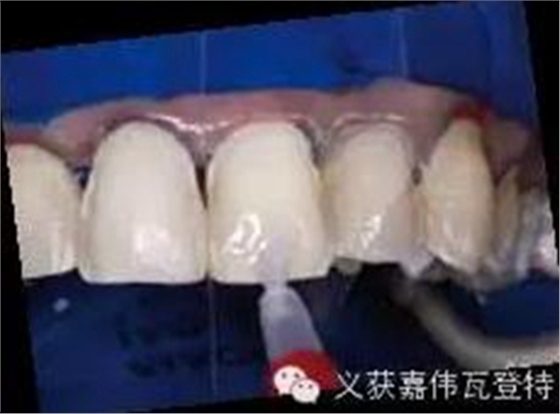

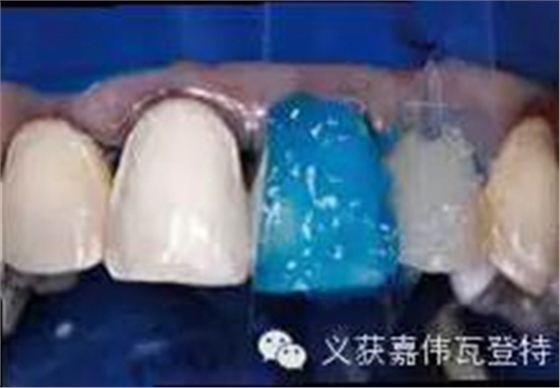

6.使用37%的磷酸凝胶N-Etch(义获嘉伟瓦登特)酸蚀釉质表面，确保磷酸酸蚀的时间，在牙釉质的话是15-30s；牙本质酸蚀时间是10-15s。

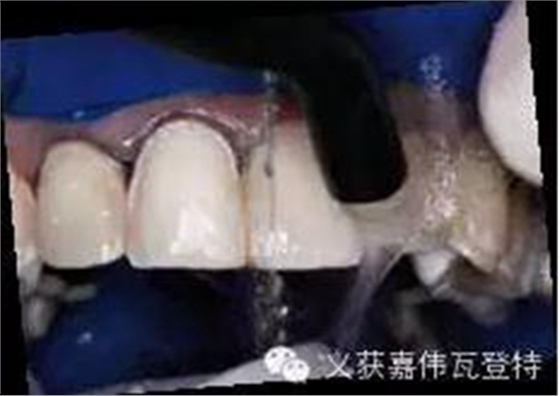

7.将磷酸凝胶彻底清洗干净，确保用水清洗的时间至少达到5s。如果牙本质暴露，确保牙本质不要吹的过干，保证微湿粘结。

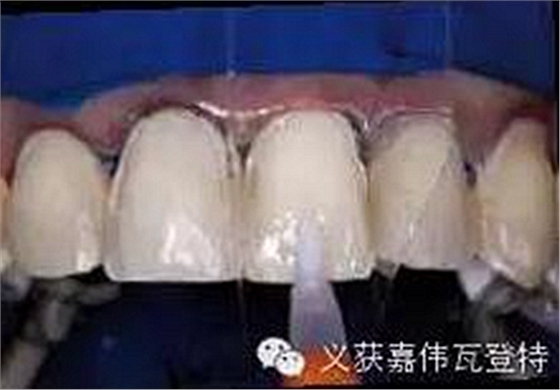

8.将牙本质处理剂SyntacPrimer（义获嘉伟瓦登特）使用毛刷在牙体组织表面轻刷15s。过量的Syntac Primer请吹均匀，使其充分挥发渗透。注意：此层不要清洗。

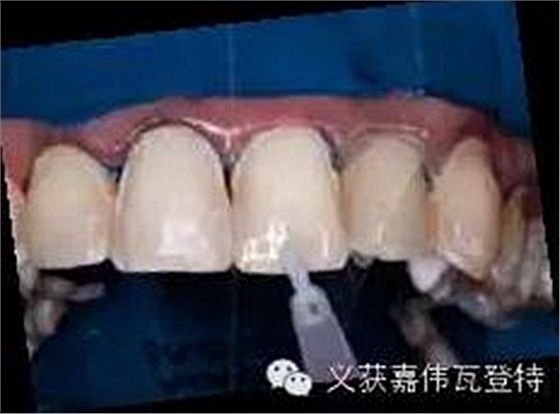

9.将牙本质粘结剂Syntac Adhesive（义获嘉伟瓦登特）涂布在Syntac Primer表面，确保反应时间达到10s。之后气枪吹干。注意：此层不要清洗。

10.将Helibond牙釉质粘结剂（义获嘉伟瓦登特）涂在Syntac Adhesive表面，注意仅需要涂薄薄一层。注意：此层不要单独光照固化，与水门汀一起固化。

11.将Variolink N纯光固化部分树脂水门汀注射到修复体组织面，如有必要也可将树脂水门汀少量涂在基牙表面。然后，修复体就位，并保持稳定。

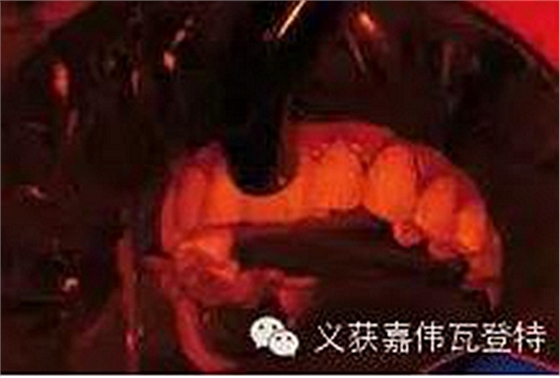

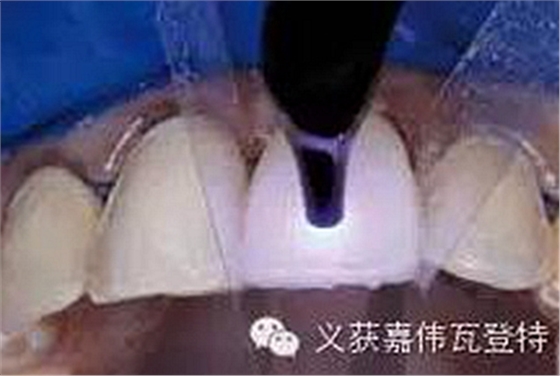

12.修复体就位并保持稳定。此时可以用光固化灯点式固化3-4秒。如果使用Bluephase N（1200mW/cm2，义获嘉伟瓦登特），可以选择LOW低强度模式的650 mW/cm2。溢出水门汀，可以在凝胶状态轻松去除。

13.为了避免氧阻聚层的行成，在修复体边缘使用氧阻聚剂Liquid Strip封闭边缘。

14.如果使用光强为800 mW/cm2的光固化灯，那么每mm厚度的全瓷修复体和每个面至少保持10s的光照时间。然后，将氧阻聚剂去除。

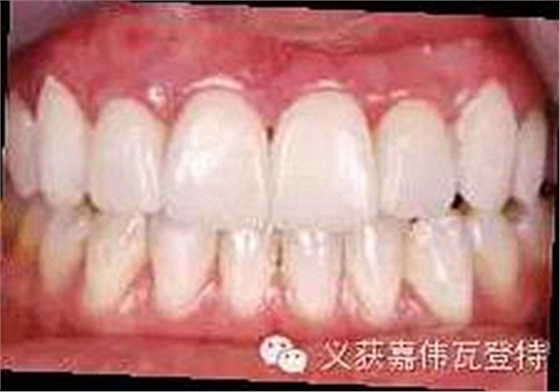

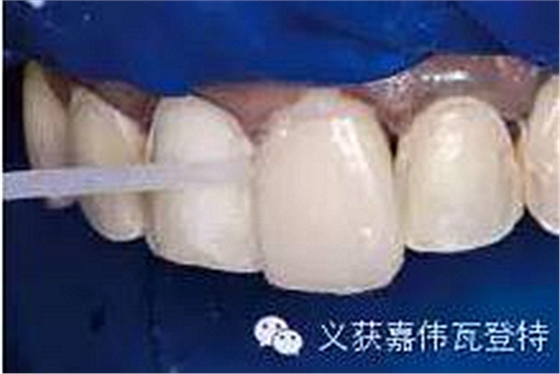

15.最后固化完成后，可使用抛光条修整邻面。修复体边缘可以使用抛光杯Astropol或OptraPol（义获嘉伟瓦登特）进行边缘抛光。

来源:伟嘉华牙科器材
