金属支架的打磨和抛光
金属支架打磨的作用
义齿制作完成后需要经过开圈、喷砂、粗打磨、精细打磨、喷砂、电解、抛光、上亮、调适等多个步骤才能戴入工作模型，最终交予医生进行临床试戴。在这个过程中，打磨抛光的效果至关重要。打磨可以让不平整的表面变的平整，去除高点，修整形态，使修复体形态更加自然。抛光则可以去除打磨时留下的划痕和原有的不规则表面，使修复体表面呈现光泽，增加美观舒适性，提高修复体表面光泽度，减少菌斑积聚，延长修复体寿命。应用优质材料可以增强金属支架打磨效果。我们在使用日本松风打磨材进行金属支架的打磨和抛光过程中积累了一系列操作技巧，和大家共享。
打磨抛光材简介
开圏后需要对铸件进行切削。松风技工用钨钢磨头采用高纯度炭化钨粉末经加压烧结成型，具有极高的硬度以及优秀、持久、锋利的切削性能，可广泛应用于硬石膏、超硬石膏、义齿基托树脂、超硬符合树脂、环氧树脂以及钴铬合金、镍铬合金、贵金属等所有齿科用铸造合金的切削。打磨材是指那些固定在特殊轴柄上的磨头，由一些相似大小的特殊颗粒通过粘结剂粘结而成。可以由陶瓷、有机材料、镁或金属等不同材料构成，然后将这些特殊颗粒和粘结剂按一定比例混合在炉内加压烧结而成。抛光器械是指固定轴柄或无轴柄的旋转器械，由橡胶或硅材料混合抛光材料制成。传统的抛光方法是运用羊皮圆盘，或棉布制圆盘或油毡轮，而且必须使用特制的抛光马达。这种传统的方法具有很多缺点， 技师在抛光时必须不断地调整体位，还要处理飞溅出来的抛光膏而且浪费时间；在病人口腔内进行抛光的医生们更明白在口内使用抛光膏带来的不便和窘境。松风的硅制抛光器械是传统抛光器材的替代品，它内含有抛光膏，效果卓著，令人信服，使用方便，清洁，节省时间，病人舒适。松风抛光程序几乎能够解决所有抛光问题，每一种抛光系统通过一种或两种材料的抛光就可以获得卓越的效果。

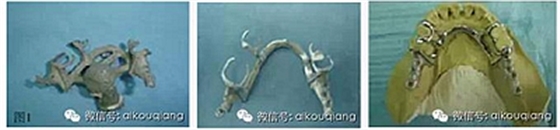

支架的修形打磨方法

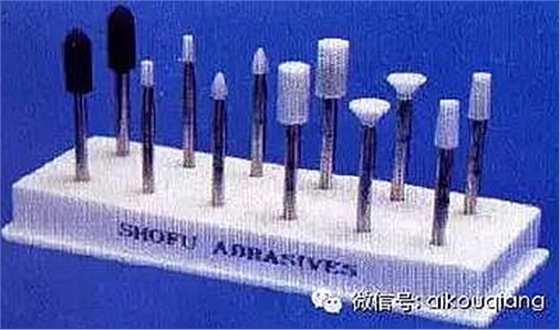

修形打磨材料的选用：金属支架修形可选用松风的粉色砂石、白色砂石以及钨钢磨头B型磨头，适合大面积修整使用，钨钢磨头DF型则适合细微部的调整。打磨时可选用硬质硅橡胶磨头/轮，含有高质量打磨沙砾，用于抛光镍铬合金及其它合金，其中黑色的磨头用于修整和预抛光，棕色的用于抛光，抛光磨头有轮状，子弹型等多种形态。棕色砂石用于研磨非贵金属，粉红色砂石用于研磨半贵金属，白色砂石用于研磨半贵及贵金属。
打磨原则
1.由粗到细。
优质的钴铬合金有良好的抗腐蚀性，是基于表面上有一层非常坚硬的氧化膜，此氧化层是由铬形成的。喷砂时应该注意，空气压力最多可以调到6-8 巴，采用的喷砂材料应为中等力度（110 ），铸件离喷嘴的距离应为8-10 ㎝ ，碎粉型喷砂材料对铸件表面的损耗最小。
2.打磨压力要轻，速度要快。
轴式手机的转速不得超过12000转/分，加工压力不应大于500克。一般来讲，我们进行的是干式打磨。当我们无意识提高转速时，这对工具和铸件都是有害的，当转速超过规定转速，就会影响打磨效果。
3.打磨方向尽量与支架局部的方向轴一致，工具在使用时一定要有支点。
打磨抛光的步骤

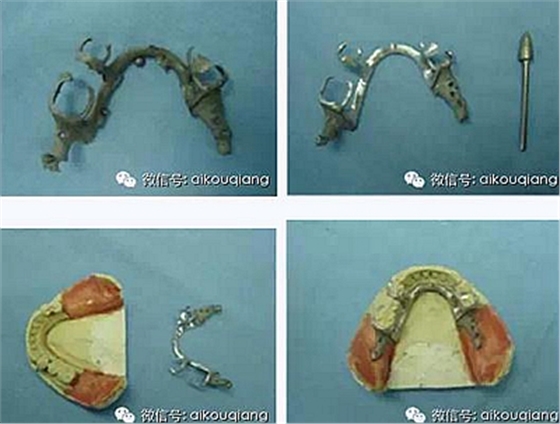

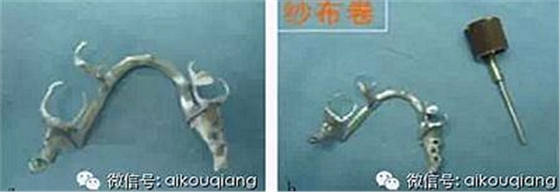

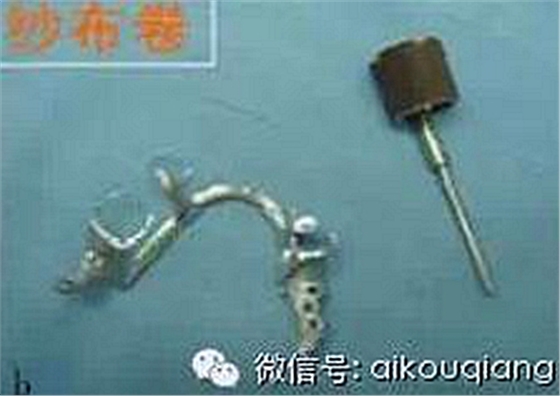

义齿支架需要经过粗磨、电解抛光及细磨的处理过程才能达到临床应用的要求。首先进行粗磨。粗磨即磨平，以各种磨平器材（各种金刚石磨头、石针、砂轮、砂纸圈、橡皮轮）在适当的压力和速度下，磨除铸件表面的不平整。
粗磨之后进行电解抛光。电解抛光电解抛光（electrochemical polishing 简称ECP）是利用适当电流密度下金属表面凸点在电解液中发生阳极溶解的原理进行抛光的一种加工技术。将铸件挂在电解液中的正极上，置于电解槽中。通电后铸件表面被电解熔化，熔解的金属和电解液形成一层粘性薄膜，覆盖在铸件高低不平的表面上。
电解抛光机主要构造包括容纳电解液并控制温度的槽、可控制直流电源电路和用铅、不锈钢等耐电解液腐蚀的导电材料制作的阴极（接直流电源的负极）等。在使用电解抛光机时要注意，在电解槽内注入适量电解液（一般以硫酸、磷酸为基本成分）并控制温度条件（一般为60～70°C），将被抛光的工件作为阳极接直流电源的正极，与负极板保持一定距离浸入电解液中，视铸件大小调整电流强度，在适当电压和电流密度条件下通电一定时间，工件表面上的微小毛刺溶解，逐渐成为平滑光亮的表面。对于修复体的细小凸出构件（如卡环等）应在电解抛光前作绝缘保护，以免被过度溶解而导致损坏。
铸件电解抛光注意事项：
1. 电解抛光前，要进行光洁喷砂处理，处理时注意压力不得超过3-4巴；
2. 喷沙之后，铸件表面比以前更光滑，所有棱角都变得圆润。在进行这种光洁喷砂处理时，铸件的表面不被侵蚀，也就是说材料不损失;
3. 把电解液注入电解槽内，加热预热至60~70℃。再把被抛光的铸件挂在正极，正负极相距3~125px电流密度调到150~400mA/c㎡,电解时间2~5分钟。从槽内取出铸件，用热水清洗干净，再放入70~80℃的10%氢氧化钠溶液中处理十分钟，以中和铸件上残留的电解液，然后用流水冲洗、干燥。铸件经电解抛光后，其表面高度光亮、美观;
4. 支架在进入电解液之前，必须把支架擦干，因为水分对硫酸型电解液有害；
5. 在电解抛光时，卡环比义齿抛光得快，精密度会下降；
6. 当工作温度约为50℃时，电解液的效果最好；
7. 电流强度和义齿支架的表面大小有关，所以我们建议用两个阶段进行电解；
8. 报废的电解液不应直接倒入下水道中，而先进性中和处理。

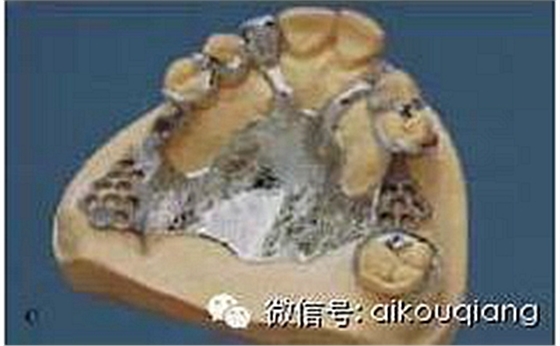

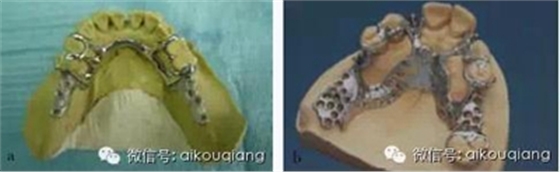

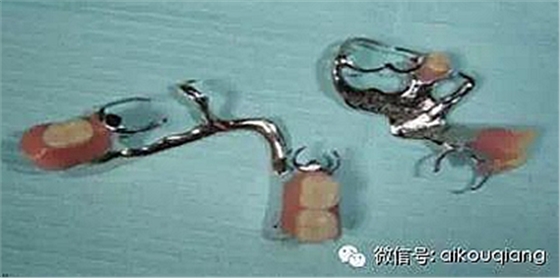

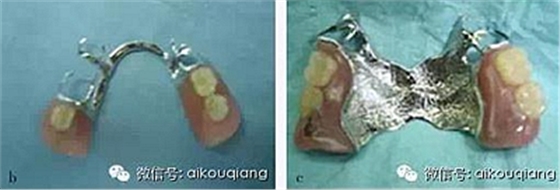

电解抛光之后需要对支架进行细磨即抛光。高亮度抛光又称镜面抛光，使义齿支架各组成部分应达到的最佳状态。从卫生角度上看，进行高亮度抛光之后牙垢不容易在精细抛光的义齿上积累，患者容易清洗。另外高度度抛光使义齿的美观效果得以大幅提高。
金属材料的支架用打磨材调整后失去光泽，牙科医师和技工需要用抛光材进行抛光。一种方法是使用抛光膏和抛光轮，另一种方法就是使用松风公司的棕、绿、浅绿色硅橡胶磨头系列抛光材。棕色磨头用于研磨表面，使其光滑，粗抛光，接下来使用绿色磨头细抛光，最终使用浅绿色的磨头(轴柄带黄色柄环)行更精细抛光。

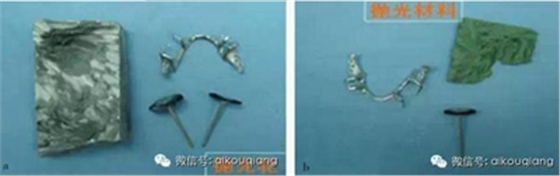

抛光膏和抛光轮的使用方法
硅橡胶磨头的使用方法

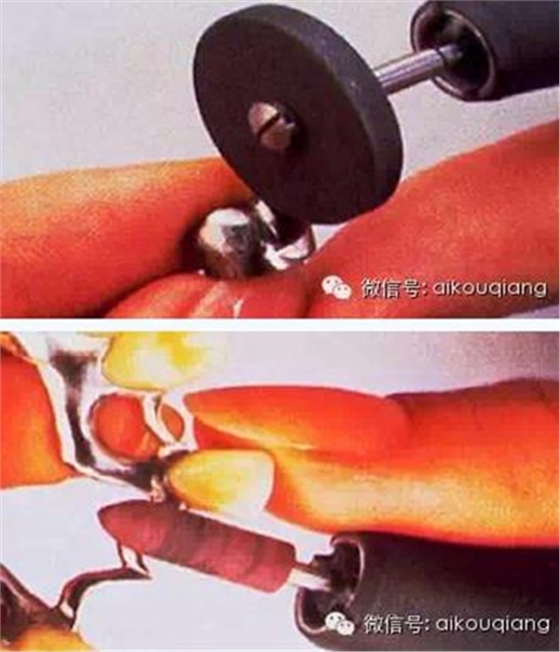

非贵金属用硬质硅橡胶磨头 / 轮，含有高质量打磨沙砾，用于抛光硬的合金，镍铬合金及其它合金，黑色的用于修整和预抛光，棕色的用于抛光，有轮状，子弹型等多种形态。

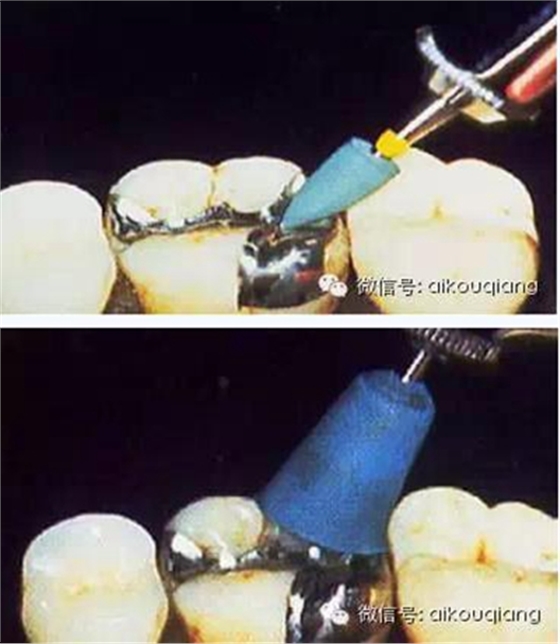

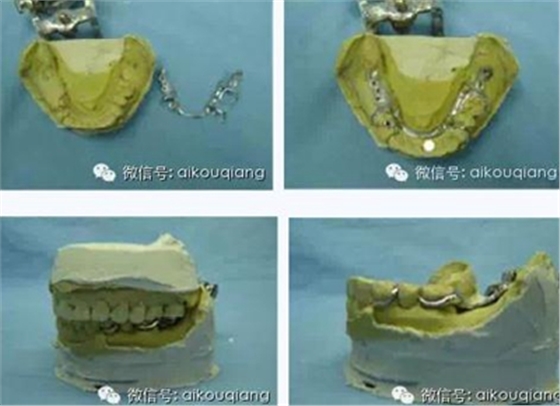

贵金属硅橡胶磨头，快速的抛光金合金或其它铸造合金，无须使用抛光膏或滑石粉—因其内含高质量的抛光粒子，棕色用于初抛光，绿色用于细抛光，浅绿色（柄上有黄带）用于精细的最终抛光，有多种形态，细小橡皮头用于咬合面窝沟，杯状用于邻接面和咬合面的抛光。支架细磨抛光完成之后进行清洗及最终检查，就可以在模型上就位。
在支架打磨抛光过程中常会出现一些问题，最常见的是支架的变形、折断。支架打磨过程中引起的变形可使支架和模型不贴合，某些倒凹或组织面磨除过多也可引起与模型的不贴合，不管是支架变形引起的还是打磨过多造成的均需要重新制作。
有些支架打磨抛光后表面还是较为粗糙，可能是打磨抛光的顺序不对，没有按照打磨抛光原则来进行，也可能是选用的打磨抛光工具不合适。出现这种情况时应按照打磨抛光的原则重新进行打磨抛光。
在对支架进行抛光的过程中，使用松风的贵金属及非贵金属抛光套装，按照其操作流程进行处理，简便且可得到最佳的效果。贵金属抛光套装专门用于贵金属的抛光与精抛光，该套装包含六支棕色磨头，三支绿色磨头及三支超精细绿色抛光磨头。非贵金属调整套装专门设计用于椅旁调整和抛光镍铬合金与钴铬合金。该套装有十支技工室用白色砂石用于调整修形，两支硬质硅橡胶磨头用于打磨与抛光，该套装不仅适用于技工室对支架进行处理，也适用于临床医生椅旁操作，是口腔医生的得力助手。
支架义齿在活动义齿的修复中应用的越来越多，金属支架的打磨抛光技术也越来越值得关注。正确的金属支架处理方法及优质的打磨抛光材料必会带给你事半功倍的效果。
来源：口腔医学网
