聚羧酸锌水门汀是一种含氧化锌的粉剂与含聚丙烯酸的液剂反应而成的水门汀。

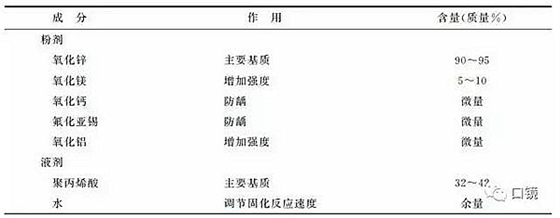

1．组成见下图

2．凝固反应　

粉液调和后，碱性的氧化锌与酸性的聚丙烯酸发生中和反应，氧化锌解离出的锌离子与聚丙烯酸中的羧基反应生成聚丙烯酸锌。

3．性能

（1）粘接性能：

除能与牙体硬组织和修复体形成机械嵌合力外，还能与牙齿表面的钙离子发生离子性结合产生一定的化学结合力。对牙体组织有一定的粘接作用，与牙釉质的粘接强度为3～10MPa，与牙本质的粘接强度为2～6MPa，其粘接力高于磷酸锌水门汀。还能与冠桥等的合金发生化学作用粘接，如将修复体组织面进行喷砂或电解蚀刻，粘接强度将有所提高。

（2）理化性能：

①凝固时间：调拌后2～8分钟凝固。

②强度：凝固后的机械强度不高，24小时后压缩强度为80MPa，拉伸强度约为7MPa，表面硬度（HV）为20MPa。该粘固剂抗压强度较磷酸锌粘固剂小，与增强型氧化锌丁香油粘固剂相当。

③溶解性：在人工唾液中的溶解率为1.42％质量分数，在唾液中，还可释放出氟离子，从而具有防龋的作用。

（3）生物性能：

该水门汀析出的酸较少，对牙髓及牙龈的刺激很轻，与氧化锌丁香酚水门汀相似，但不能促进修复性牙本质的形成，对暴露的牙髓会引起不同程度的炎症，故不能用于直接盖髓。

来源：原创 口镜
