藻酸盐印模材料是一种弹性不可逆的水胶体印模材料。它具有良好的流动性、弹性和可塑性，与模型材料不发生化学变化，短时间内尺寸变化不大，使用方便等优点，价格优廉，是目前临床使用最广泛的一种印模材料。目前，大多数临床医生都会选择这一种藻酸盐材料来制取口腔内印模，达到完成修复的目的。

关于藻酸盐印模材料，我个人接触还是比较多的，因为刚开始自己的取模技术不是太好，有些时候会存在这样那样的问题，所以自己也虚心请教了一些专门做修复方面的老师，指点迷津。当然了三人行必有我师，关于藻酸盐类材料使用，自己有一些愚见，望各位同行能够指点，感激不尽。

一、唾液问题。

备完牙，排完龈后，工作区取模前最好能将该区域唾液尽可能减少，一般情况可用三用枪轻轻吹干，或者用小棉球捻干，这样做是排气，减少气泡的产生，如果唾液比较多则不利于印模材料的渗入，同时有唾液的存在，会形成一个密闭的小空腔，从而影响印模的准确性。

二、调和问题。

藻酸盐的固化会随水温、室温的高低而变化，温度高，总工作时间、固化时间会相应缩短;也会随水的PH值而变化，PH值小固化时间缩短，所以建议用PH=7、23℃的蒸馏水来调和。很多时候，我们的医生在诊室尤其是夏天，如果没有空调的话，温度高，凝固快，通常会手忙脚乱，顾此失彼，从而取出来的模型就存在很多问题。

三、调和水粉的先后顺序。

调和的时候，先放水再放粉，这跟灌石膏的方法一样，水粉先后放的顺序不同，其调和后的效果不一样。先粉后水调的，不均匀，气泡较多;先水后粉调的，均匀，气泡少。目前绝大多数临床医生是不这样调和的，毕竟有时很难掌控那个度，水多或者粉多，都会弄得很麻烦，在这里我们可以使用齿科藻酸盐印模材料自带的粉勺跟量杯，按照所需的多少比例来调和，以免造成不必要的浪费。

四、调和的程度。

调和时，我个人建议最好能调成奶油状，这个状态下，不稀不稠，藻酸盐的性能达到最佳，能渗透到各个组织面。当然了这个没有绝对，有些医生喜欢稠一点，这也没问题，但是要注意操作时间，保证在材料凝固前，能取得完整清晰。

五、必要的解释说明。

取模前，应该详细跟患者说明取模时有啥不适，尽量让患者放松，告知他(她)该材料对身体无害，只需配好好自己，放松肌肉即可。加印模材料到托盘时要注意，不加太多，刚好与托盘相平即可，过多了印模材料会往后挤，从而引起咽反射明显。印模材料凝固后，从口中取出来，用清水轻轻将其冲洗干净，并轻轻甩干，也可以用气枪隔一定的距离吹干，如果不能立即取模的，可以用湿毛巾盖在上面，减少其形变的时间，并争取尽快灌模。

六、取模或者灌模先上颌还是下颌？

这个没有绝对标准，我的原则是取模先取非工作模，灌模先灌工作模，我的出发点是考虑工作模的稳定性，减少误差以及形变。

七、印模的检查修整。

整个牙列牙合面的印模必须清晰，无气泡、缺损等缺陷，保证模型咬合时的精确，印模牙槽骨部分整体也须有一定的深度，保证模型的强度。同时检查一下，印模材料与托盘是否有脱离。

八、工作模的灌注及振荡。

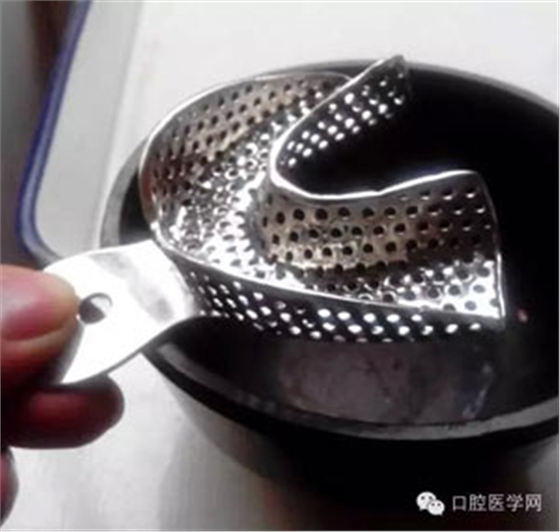

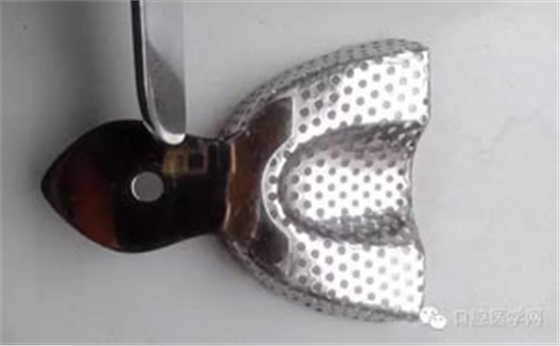

取完印模就得开始灌了，灌模前按照比例调好石膏(先水后粉)，最好能采用真空搅拌。先灌工作模，少量多次加入石膏，让石膏由高处向低处流，用小器械(探针、蜡刀)引导石膏流入细小的空间以防止出现气泡(振荡时，可在橡皮碗上振荡，一来这样流出来的石膏又可再利用，二来又可以保持桌面清洁)，特别注意的是如果选用振荡为人工振荡(有振荡器最好)，切勿用力过猛，否则容易导致模型形变，振荡时的位置也要选好(托盘柄部)，这样振荡的时候就不会受力过大，从而减少形变的可能。

九、非工作模的灌注。

对于非工作模，它只是起对咬合关系用，因此，我们可以采用普通石膏来灌注。我常采用以下两种方法：1超硬石膏与普通石膏混合，这样就可以减少普通石膏的凝固时间，灵活性更强。2.底层选用超硬石膏，表层用普通石膏加厚，这个就要看自己哪个方便操作了。如果你是在私人诊所或者医院工作，老板或者管事的，看到后，心里也会认为你是个会为团队省钱省材料的人，或许从后你就因此而得到提拔呢!

十、灌模的厚度。

一般来说，灌到牙颈部上1CM即可，很多临床医生，都喜欢灌的厚厚的一大块，生怕取模时把石膏弄断，其实你应该相信超硬石膏，只要不要太薄，一般不会断，灌得时候将非牙位区有倒凹的地方去除，这样取石膏模型的时候就容易得多。如果灌得多的厚的话，常常会浪费掉，你送到加工厂给师傅，师傅还要修正、做代型、上代型钉等等。

(灌太厚了)

十一、取模后的处理。

取完模后，注意工作台的清洁以及患者口中残留的藻酸盐，告知患者漱口漱干净，同时粘在脸上的藻酸盐对着镜子擦拭掉，完善好后续工作。

来源：KQ88
