一、复合树脂ABC
A.有机树脂基质(连续相)
高交联度 双酚A双甲基丙烯酸缩水甘油酯(Bis-GMA)
(主体成分) 去羟基 改性的 Bis-GMA
二甲基丙烯酸三甘醇酯(TEG-GMA)
用 途
粘结各组分
可塑性
固化特性
强度
B.无机填料(分散相)
高强度陶瓷颗粒——
二氧化硅-硅酸盐基料
石英、烧结石英
硅酸硼玻璃
晶体硅酸铝锂
用 途
物理机械性能↑
聚合↓
热膨胀系数↓
色度、光泽度、抛光度
遮色、X线阻射、
C.引发体系
过氧化苯甲酰——引发剂
光固化——苯偶姻甲醚(光敏剂)
化学固化——叔胺(活化剂)
热固化——过氧化苯甲酰(聚合最完全)
化学固化
光固化
光化学固化
前牙
后牙
通用型
1、大颗粒型复合树脂 (传统型)
(conventional macrofill composite resin)
特点:颗粒大 8~12um
填料含量 70~80%
抗压强度、硬度高
热膨胀系数优于其它树脂
树脂基质软,易磨损,
粗糙,菌斑积聚,着色,
抛光难
2、超微颗粒型复合树脂 (可抛光型)
(microfill composite resin)
特点:
粒度细 0.01~0.04um
填料少 35%~50%
表面光洁度佳,适用于美容修复
物理、机械性能低——Ⅱ、Ⅳ类洞
不可用
吸水率↑热膨胀系数↑
3、小颗粒型复合树脂
(minifill composite resin)
特点:
填料颗粒 0.1~1um
填料量 80%
重金属研磨玻璃粉,X线阻射
超微颗粒 表面光洁
物理机械性能↑ Ⅱ、Ⅳ类洞 表面光洁度 低于超微、混合
4、混合型复合树脂(hybrid composite resin)
超微填料+较大颗粒填料
特点:填料 20% 胶体二氧化硅 0.04~0.4um
80% 重金属研磨玻璃粉 0.6~1.0um
填料量 75%~80%
光洁度↑
较好的物理、机械性能
性能:介于传统型、小颗粒型之间
优于超微颗粒型
特点:强度↑
色度范围↑
热膨胀系数↓
边沿应力、微渗漏少
表面光洁度长期保持困难——颗粒度大
用途:前牙修复, Ⅱ、Ⅳ类洞等
5、流动性树脂
(flowable composite 1995)
特点:增加了填料粒度
减少了填料含量
材料粘度↓,易于操作
物理机械性能欠佳
用途:窝洞垫底
深而细裂沟修复
点隙裂沟封闭
6、纳米颗粒型复合树脂
(nanofill composite resin)
颗粒度 0.005~0.01um

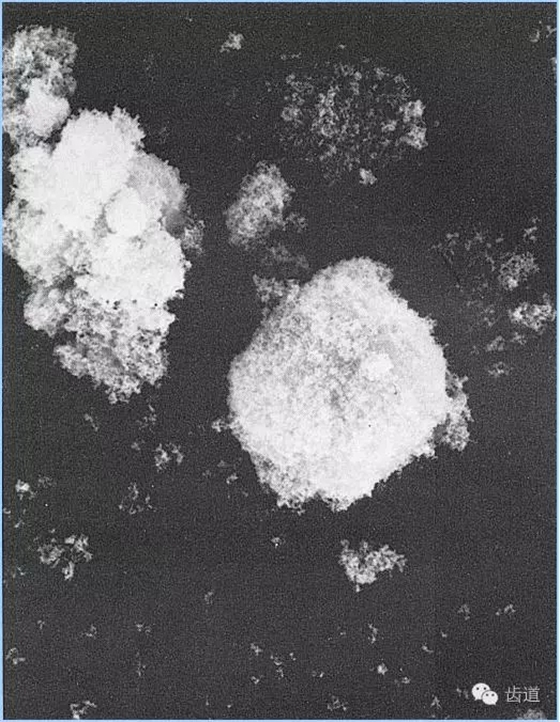

不使用硅化填料——凝集成丛
不产生散射
7、压缩型复合树脂
(condensable composite )
替代后牙银汞充填——后牙复合树脂
特点:填料粒度大 15~80um
树脂基质改进——增加了填料量
物理机械性能优秀
色泽少
光泽度不如混合型
操作不够方便
需用专用成形片系统
流动复合树脂衬洞
抛光后用封闭剂封闭
工作时间与结固时间
(working time and setting time)
5~8分钟内完成
15分钟 达到物理机械性能
聚合前
聚合前期
树脂仍然可以流动
没有收缩力
聚合后期

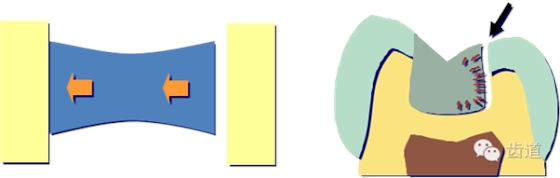

间隙形成:
粘合力 小于 收缩力

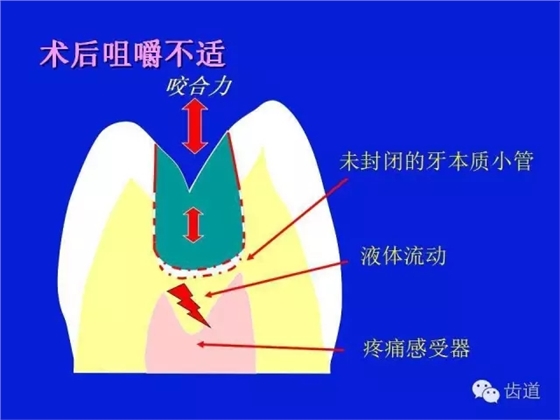

术后咀嚼不适
影响聚合收缩因素
材料 无机填料体积收缩 6~7%
填料树脂 5%
目前 0.5~1.4%
光固化灯高强度照射
解决方法

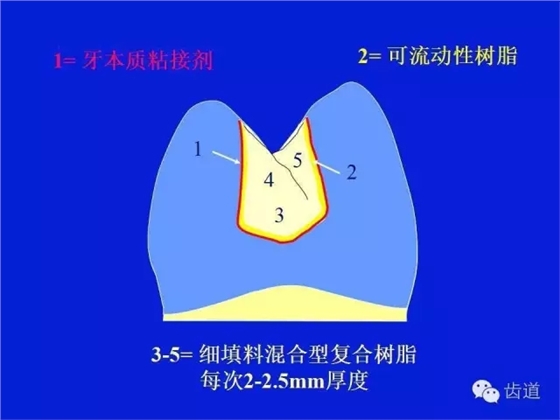

分层固化?
整体固化?
整体固化是 不合理的.
高的形状因子和大体积会导致最大的收缩力
超过2.5 mm 的填充物不能被均匀地光固化
(经常为“可压缩性复合物“推荐)
60%的收缩可由分层技术控制
流动树脂或封闭剂
——垫底材料
软启动光固化灯
柔和开始的光照聚合
“使用两步法材料的流动性较高,
在聚合过程中腔洞的收缩力减低,
因此保留了边缘的完整性 。”
(Koran & Kürschner, American Journal of Dentistry, Feb 1998)
表面特性 (surface characteristics)
表面硬度、粗糙度、耐磨性能
硬度与树脂填料含量相关
粗糙度——填料颗粒度、量、树脂
微孔
赛璐芬成形片
少作修整
耐磨性——低于银汞合金
压缩型树脂
第4、5、6代树脂
固化深度(depth of cure)
光源性质
紫外光 2.5~3.0mm
可见光 1.5~2.0mm
引发剂、吸收剂——特定波长
光亮度充足
填料粒度与含量
填料粒度细、量多 固化深度浅
填料粒度大、量少 固化深度深
照射距离
0.5~1mm
大于6mm 聚合能力50%↓
树脂颜色 固化深度与颜色呈反比
时间呈正比
牙组织
厚度>1mm固化深度减少
1.2~1.5mm
牙髓牙本质生物相容性
树脂类材料均有刺激性
刺激来源:单体
酸蚀
固化产热
高膨胀系数
洞缘裂隙
牙本质厚度少于2mm,必须垫底
酸蚀技术(Acid Etching Technique)
(Buonocore 1955)
酸蚀:增加釉质表面可湿性
牙釉质表面脱矿
树脂突
机械性嵌合
釉质粘接技术:
牙齿组织←酸蚀剂→复合树脂共聚
牙充填物折裂—树脂突颈部
酸蚀+粘接—现代粘接技术基础
存在问题:
釉质面积有限
釉质、牙本质结构不同
表面潮湿
釉质和牙本质不可能截然分开
牙本质小管分布及特点:
管径 内粗外细
单位面积小管数 浅—少深—多
主要步骤

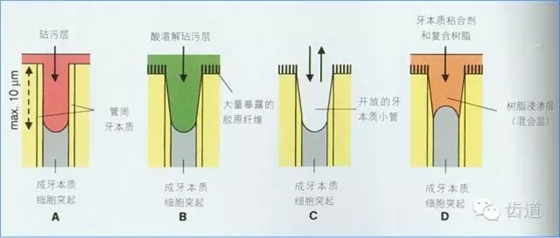

处理剂(conditioner)
去除玷污层、管塞
脱矿
胶原纤维网
Eliades G; Vougiouklakis G; Palaghias G
Dent Mater 1999 Sep;15(5):310-7
底胶(primer):(亲水性单体+溶剂)
HEMA(羟基乙基甲基丙烯酸酯)

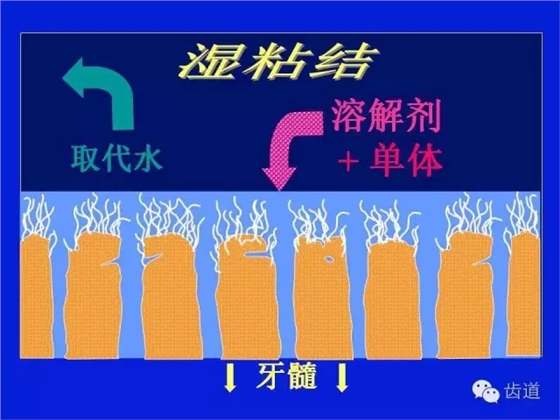

湿润
渗透
粘接剂(bonding)
牙釉质、牙本质
底胶+树脂共聚

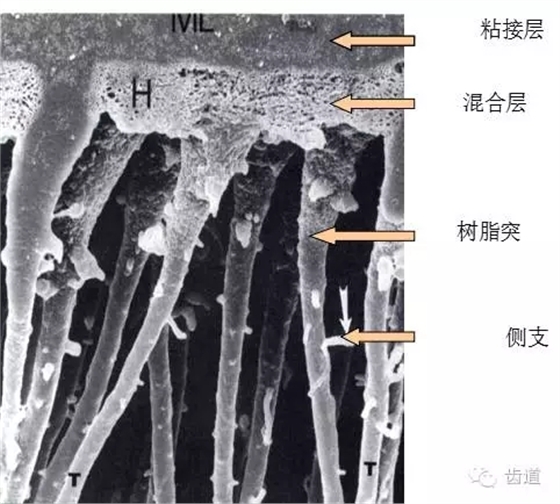

混合层(hubrid layer)
树脂-牙本质界面:增强封闭,减少微渗漏
混杂层
树脂、胶原纤维
及部分脱矿的牙本质
互相渗透的区域
牙本质表层酸蚀处理,以去除玷污层及其管塞,并使牙本质脱矿,但需保证不致因此而导致牙本质中遗留的胶原纤维塌陷,影响底胶与树脂的渗入。
粘结树脂在潮湿条件下迅速渗入脱矿牙本质深层,与胶原纤维相互浸渍,包绕并于牙本质小管中形成树脂突,就地聚合并保持稳定,从而达到粘结效果。
影响牙本质粘接的因素
牙本质过于酸蚀
牙本质脱水
(引起胶原结构断裂和树脂渗透不完全)
影响牙本质粘接的因素
牙本质酸蚀层又被唾液或血液污染
底胶涂布时间不足
粘接剂被吹得太薄
聚合不完全
其它
牙本质粘接剂和牙髓
牙本质粘接剂和根面龋、继发龋、牙本质过敏
一)玻璃离子粘固粉的组成
1. 粉末
二氧化硅(SiO2)
氧化铝(Al2O2)
CaF2、NaF
单一粉剂型聚丙烯酸
混合型银合金粉
金属陶瓷型金、银、玻璃粉一起烧结
光固化可见光聚合引发剂
2. 液体:
聚丙烯酸水溶液47.5%
酒石酸5%
光固化型:含有各种水溶性乙烯单体及光敏剂
二)固化反应
第一步:粉液调和后 5分钟→ 硅酸盐凝胶,对水敏感
第二步: 多盐基质包裹硅酸盐凝胶 24小时吸水稳定状态
Vanish的作用
三)主要性能
1. 硬化速度
粘接5~7分钟
垫底4~5分钟
充填3~4分钟
光固化足够时间操作
2. 压缩强度 1500~2350 Kg/cm2
适用于垫底
3. 抗张强度
大于磷酸锌粘固粉、聚羧酸锌粘固粉
复合树脂40%
脆性材料
不用于承担咬力部位牙合
4. 吸水性及溶解度
调后20~25分钟内对水敏感
24小时稳定状态
修整抛光需24小时后
5. 体积变化 热膨胀系数与牙接近
光固化聚合收缩>传统型
6. 释氟能力
7. 粘接性能
光固化>传统型>含银
影响因素:①水②玷污层
8. 边缘密封性
传统型、含银>光固化
9. 生物相容性
调后5分钟 pH3
24小时后 pH4.49~5.20
酸性可穿透300μm牙本质
10. 细菌附着能力
11. 色泽及X线显影能力
色泽多种
传统及光固化无X线显影
含银显影
12. 维持时间
5年以上
来源于齿道
