1.全瓷冠的处理

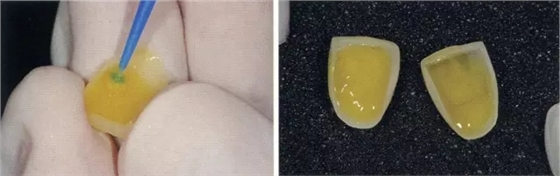

①将全瓷冠的内侧涂抹9~10%的氢氟酸进行酸蚀，90秒后（如果是焦硅酸锂则停留20秒）水洗。（图1）

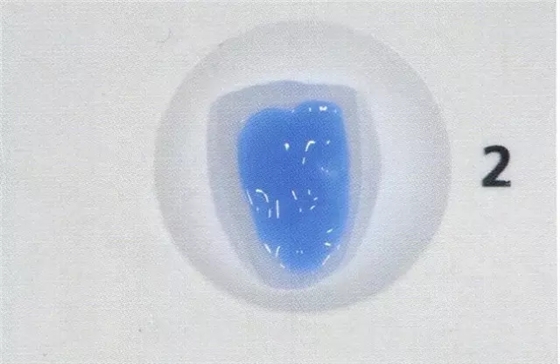

②为了去除氢氟酸处理后的残留物，需要再次涂抹35%的磷酸，停留30秒后水洗。（图2）

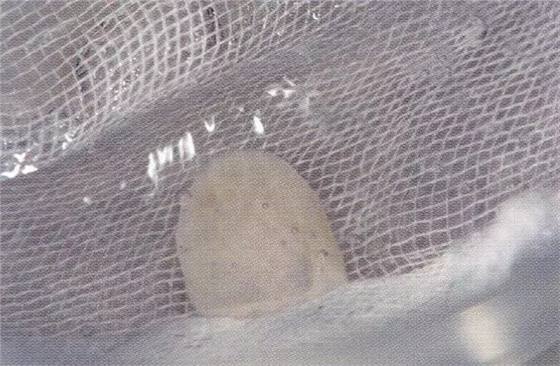

③在超声波清洗机里加入丙酮和无水酒精，进行2~3分钟震荡清洗。（图3）

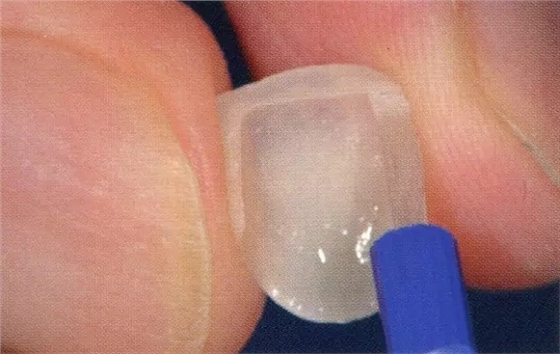

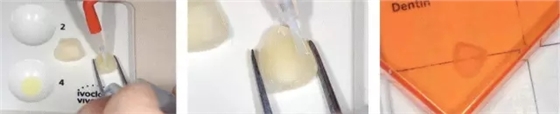

④为了增强分子间力，要进行偶联剂处理（图4）。之后进行2分钟的风干，去除水分和碎屑。

⑤在全瓷冠的内侧涂抹粘结剂或光固化粘结型树脂，在牙面处理完全结束后前，全瓷冠一直都要放在遮光板下（图5）。全瓷冠的厚度在2mm以上的话，要使用双固化树脂填充剂。需要注意的是，有的型号的粘结剂一接触树脂填充剂的就会快速硬化。

2.牙面处理

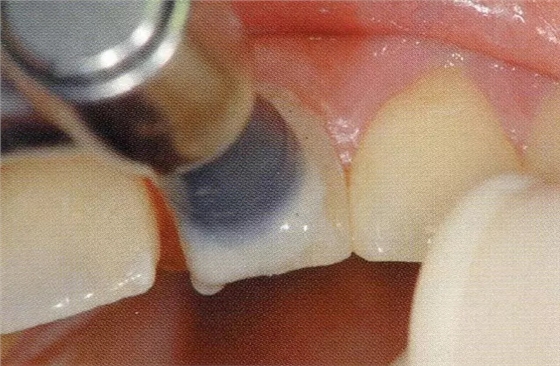

①临时冠去除后，使用抛光杯将基牙上的临时粘结剂去除。（图6）

②磷酸涂在牙面后直接水洗。牙体表面呈现像白粉笔泛白的地方是釉质层，其他牙本质层用牙本质酸蚀剂处理。然后涂抹陶瓷底漆（图7）。不要进行光照。

3.全瓷冠的佩戴

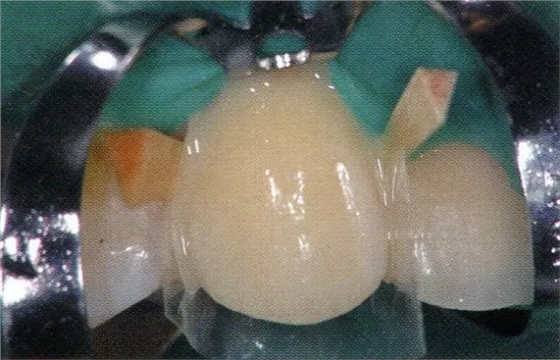

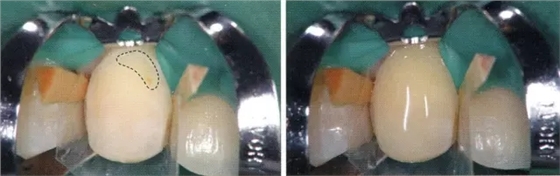

①将全瓷冠粘结在基牙上，将多余的粘结剂用毛笔和微型毛刷去除干净（图8）。在这里很重要的一点是，要完全干净地去除掉邻接面的树脂粘接剂。

②按照产商的指示那样，对牙齿全体进行光照。然后在边缘处涂抹甘油啫喱后，再进行光照，这样做可以进一步硬化颈部树脂。硬化后用牙线检查下邻接面是否有树脂残留，有残留的话用刮治器或手术刀刮干净。
