瓷贴面修复技术因其磨牙量少，耐磨损，边缘适合性好，不易着色等诸多优点受到了医生和患者的青睐。其中尤以良好复现天然牙颜色这一特性最为突出，这也是现阶段前牙美容修复成功的关键。然而临床中瓷贴面修复体的最终呈色常与预期的颜色效果有所出入。本文将对影响瓷贴面最终颜色的各种因素进行综述。
比色对瓷贴面修复体最终颜色的影响
颜色是视网膜的活动及由此而致的神经冲动所引起的感觉，是心理反应和生理反应共同作用的结果，具有不可靠性和不一致性。由于临床通常进行间接选色，口腔中牙齿的颜色可因各种因素的影响而范围较广，但比色片的颜色不超过50个。所以需要临床医生与技师通过训练提高色彩辨识能力。在一些特殊情况下，如需进行美学仿真修复时，也可由技师直接比色，避免误差。
1.天然牙的颜色特点
天然牙的整体颜色效果取决于牙体硬组织对光反馈的综合效应。牙釉质调节牙齿的明度，牙本质决定了牙齿颜色的基调。同一牙齿的各部分颜色是不相同的，越接近牙颈部颜色越黄。切端和颈部颜色受背景色以及周围软组织影响较大，因此牙中部的颜色最具有代表性。同颌中切牙、侧切牙、尖牙明度依次降低，彩度逐渐增加，上颌中切牙的明度最高。随着年龄的增长，天然牙牙冠半透性逐渐增强，明度减小，颜色变黄，其中前牙颜色向偏绿方向发展。
2.常用的比色方法

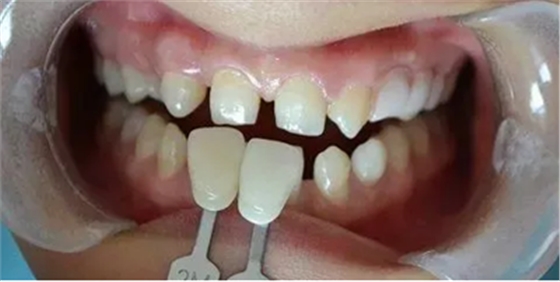

比色板比色：比色操作应该在可能导致牙齿脱水以及明显改变牙齿形态的口内操作前进行。光源的选择应使用ISO7491中规定的朝南或北的多云自然散射光。比色板应与牙列位于同一冠状平面，使其背景色相同。最好有另一位观察者站在主观察者身后约3英尺衡量明度选择是否合适。尽量排除环境中鲜艳颜色的干扰，如患者应去除口红，鲜艳的服装应遮盖等。口腔粘膜颜色会对牙色有影响，尤其在使用亮度低的D色系比色片进行比色时。
比色板的选择：最好选择与瓷材料同一厂家的比色系统。但陈立等通过比较五种比色板对天然牙颜色的覆盖误差，发现Vita 3D Master、Shofu Vintage Halo NCC两种比色板对天然牙颈部、中部、切端三部分的颜色覆盖误差均较小，并提示如遇复杂牙齿颜色时，用这两种比色板可获得更准确的比色结果。隋华超等通过对比三种比色板也得出了相似结论。
比色仪比色：与比色板相比，比色仪对色差的灵敏度更高，可量化色彩学参数，但其存在边缘丢失效应、系统误差难于控制等问题，且不同品牌比色仪比色效果有差距。张新媛等对比临床效果，指出Crystaleye比色仪比Vita3DMaster比色板的比色结果更准确，患者满意度更高。
基牙比色：为了使瓷贴面修复体达到理想的颜色效果，基牙的比色尤为重要。技师根据比色板的显示，制作相应的代型模型来模拟患者基牙的颜色、光泽和亮度。将完成的修复体放置于该代型材料上进行染色，使完成的全瓷材料能够更好地表达在口腔中自然光线下的效果。技师通过牙科医生提供的天然牙比色和基牙比色结果，选择相对应的全瓷材料，避免因基牙的颜色而影响最终的全瓷修复体美学效果。
瓷贴面对修复体最终颜色的影响
1.瓷贴面材料的种类及瓷贴面的制作方法
目前用于制作瓷贴面的材料主要是低熔的长石质瓷（如Cerinate全瓷系统）和玻璃陶瓷（如IPSe.max、IPSEmperss）。根据制作方法的不同，瓷贴面可以分为4种：烤瓷贴面、可铸玻璃陶瓷贴面、热压铸陶瓷贴面以及计算机辅助设计和加工（CAD/CAM）瓷贴面。其中以烤瓷贴面和热压铸陶瓷贴面最为多见。烤瓷贴面可以制作到很薄，最薄可以到0.3mm，但强度较低，烧结过程中容易出现微孔且收缩率较大。可铸玻璃陶瓷贴面和热压铸陶瓷贴面与烤瓷贴面相比，具有强度较高，收缩率小等优点，临床应用较多，但其要求牙体预备较多（至少0.6～0.8mm）。
2.瓷贴面材料的透射率及遮色性能
瓷贴面材料的透射率大小将直接影响最终修复体色泽的逼真度。
3.瓷贴面材料与比色板的颜色匹配性
瓷贴面与同色号比色板的颜色匹配性对于修复体最终颜色的信息表达至关重要，若匹配性较差则可能事与愿违。
4.瓷贴面的厚度

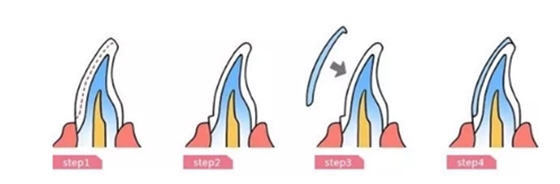

随着陶瓷材料强度和断裂韧性的增强以及瓷贴面粘接技术的提高，全瓷修复体的厚度也逐渐减小，使得更多的基牙组织得到保护。
5.瓷贴面的颜色稳定性
颜色变化的原因大体上可归纳为两类：一是外源性染色，一是由于材料性能的改变而引起的变色。
粘接剂对瓷贴面修复体最终颜色的影响
1.粘接剂的种类临床一般使用可保证充足的临床操作时间，颜色稳定性好的光固化树脂水门汀进行瓷贴面粘结。

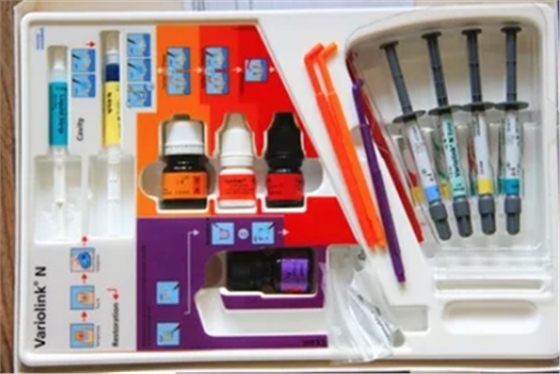

双固化树脂水门汀尽管结合了光固化和化学固化水门汀的优点，可以在光照射不到的深部进一步化学固化，具有更好的机械性能，但双固化树脂的配方中含有芳香三元胺，影响长期颜色稳定性。临床常用的树脂类粘接剂包括SuperbondC＆B，Probond，Panavia，Allbond，Dicor，3M Unicem等。不同陶瓷材料制作的全瓷修复体匹配的粘接树脂也有所不同，玻璃陶瓷材料制作的全瓷修复体推荐选用VariolinkN和RelayARC等。

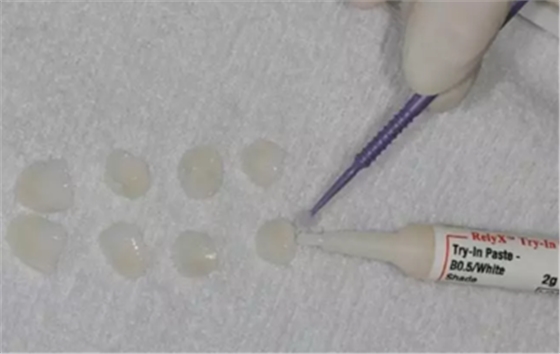

2.试色糊剂与粘接剂的颜色匹配性
试色糊剂与同色的树脂粘接剂的颜色匹配性也是修复体最终颜色复现的重要一环。
3.粘接剂颜色
多数学者肯定了粘接剂颜色对全瓷修复体最终颜色有一定的调节作用。用4种不同浅色树脂（A1色，浅色或透明色）粘结0.4mm厚的IPS e.max Press，并测量前后色差，结果示瓷片的颜色及不透光度均没有显著性变化。由于瓷贴面厚度的限制以及对修复体半透性色泽的追求，使得粘接剂的遮色性能在修复变色牙的颜色和亮度方面显得尤为重要。钱海馨等认为在基牙为变色牙，并选用IPS empress瓷贴面的条件下，A1、A3、Trt、WOT和B0.5五种颜色的粘接剂中WOT糊剂的遮色性最强，B0.5次之。
4.粘接剂的厚度
对1.0mm厚的A2色IPS Empress铸瓷试件分别粘接0.1mm和0.2mm厚的VariolinkⅡyellow树脂粘接剂，提示若粘接剂厚度小于0.1mm，则粘接剂颜色对修复体最终颜色影响可忽略不计;若厚度大于0.2mm，则粘接剂本身颜色可对修复体最终颜色产生肉眼可辨的影响。
5.粘接剂的老化
通过冷热循环老化实验以探究3种树脂粘接剂老化对瓷贴面最终呈色的影响，指出Rely X veneer光固化粘接剂和Rely X ARC双重固化粘接剂虽然会发生一定的变色，但是基本能够满足临床美学要求（ΔE＜1.5）。其他因素对瓷贴面修复体最终颜色的影响Nogueira等提出牙体或者修复体的背景和周围的环境（例如皮肤、嘴唇、牙龈、邻牙、牙位、牙体形态、颜色、质地、唾液等）以及调和效应（blending effect）会扩大观测者对色差的临床可接受范围。
综上所述，影响瓷贴面修复体最终呈色的因素有很多。
来源；西安德林齿科
